| محل منبع: | چین |
|---|---|
| نام تجاری: | prostepper |
| گواهی: | CE/ISO/ROHS |
| شماره مدل: | PST57H265-4P20 |
| مقدار حداقل تعداد سفارش: | 10 قطعه |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | 38.5 * 24 * 23 سانتی متر |
| زمان تحویل: | 5-8 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، L / C ، MoneyGram |
| قابلیت ارائه: | 250000 قطعه در هر ماه |
| نام: | موتور پله ای Nema23 | اندازه قاب موتور: | 57 میلی متر |
|---|---|---|---|
| نگه داشتن گشتاور: | 1.7 نیوتن متر | جریان مرتبط: | 2A / فاز |
| وزن: | 0.85KG | طول: | 64.5 میلی متر |
| برجسته: | موتور پله ای ترکیبی 57 میلی متر ، موتور استپر ترکیبی نما 23 23 ، موتور پله ای 2 فاز 57 میلی متر,Nema 23 Hybrid Stepper Motor,57mm 2 phase stepper motor |
||

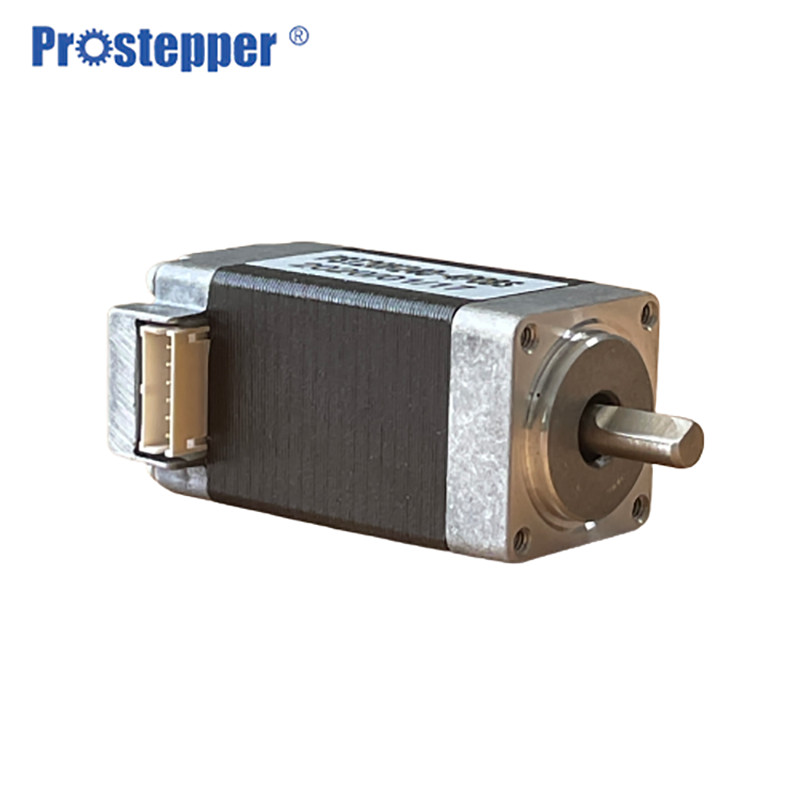

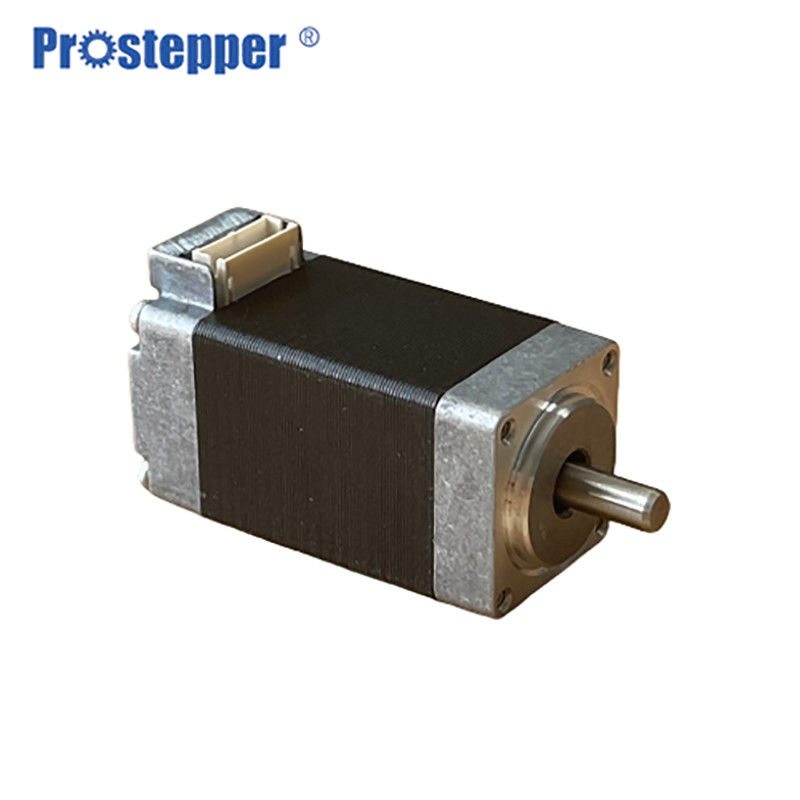

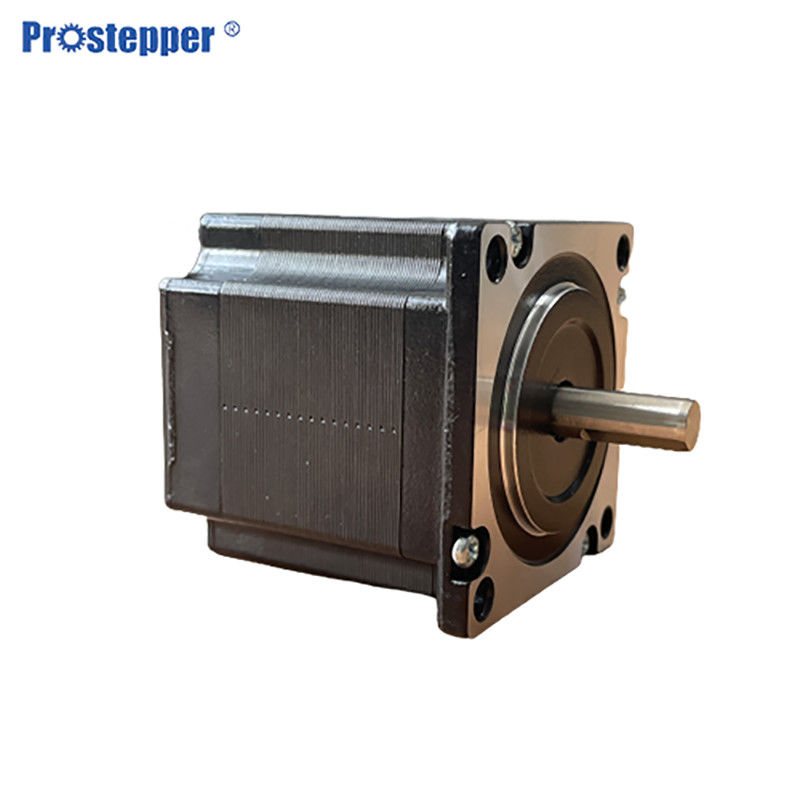

موتور پله ای Hybird با گشتاور بالا Nema 23 57 mm برای پمپ 1.8 درجه
کاربردهای موتور پله ای ترکیبی: تجهیزات پزشکی ، چاپگر ، اسکنر ، چرخ خیاطی ، تجهیزات مانیتورینگ ، ربات و غیره.
محصولات ما از کارخانه در تاریخ ، در صورت مشکلات کیفیت ، 1 سال تعویض رایگان.لطفا از برچسب محصول به خوبی مراقبت کنید.
مارک ما: پروستپر
صدور گواهینامه: ISO9001 / ISO19001 ، CE ، ROHS
موتور نام تجاری Prostepper همیشه دارای سیستم تماس خاص خود به شرح زیر است:
·
مشخصات دقیق محصول موتور پله ای ترکیبی 2 فاز 57 میلی متر را می توان به شرح زیر ارجاع داد:
| حالت شماره | PST57H242-4P10 |
PST57H242-4P20
|
PST57H242-4P30 |
| نگه داشتن گشتاور | 0.6 نیوتن متر | ||
| جریان مرتبط | 1A / فاز | 2A / فاز | 3A / فاز |
| مقاومت | 4.2 Ω / فاز | 1.2Ω / فاز | 0.51Ω / فاز |
| القا | 8.9 مگاهرتز / فاز | 2.1 مگاهرتز / فاز | 1MH / فاز |
| اینرسی | 140 گرم سانتی متر2 | ||
| وزن | 0.46 کیلوگرم | ||
| طول | 42.5 میلی متر | ||
| ارتباط | پ | ||
| حالت شماره | PST57H245-4P10 |
PST57H245-4P20
|
PST57H245-4P30 |
| نگه داشتن گشتاور | 0.8 نیوتن متر | ||
| جریان مرتبط | 1A / فاز | 2A / فاز | 3A / فاز |
| مقاومت | 4.7 Ω / فاز | 1.25Ω / فاز | 0.57Ω / فاز |
| القا | 10.8 مگاهرتز / فاز | 2.7 مگاهرتز / فاز | 1.2 مگاهرتز / فاز |
| اینرسی | 180 گرم سانتی متر2 | ||
| وزن | 0.52 کیلوگرم | ||
| طول | 45.5 میلی متر | ||
| ارتباط | پ | ||
| حالت شماره | PST57H251-4P10 |
PST57H251-4P20
|
PST57H251-4P30 |
| نگه داشتن گشتاور | 0.8 نیوتن متر | ||
| جریان مرتبط | 1A / فاز | 2A / فاز | 3A / فاز |
| مقاومت | 4.7 Ω / فاز | 1.25Ω / فاز | 0.57Ω / فاز |
| القا | 10.8 مگاهرتز / فاز | 2.7 مگاهرتز / فاز | 1.2 مگاهرتز / فاز |
| اینرسی | 180 گرم سانتی متر2 | ||
| وزن | 0.52 کیلوگرم | ||
| طول | 45.5 میلی متر | ||
| ارتباط | پ | ||
| حالت شماره | PST57H255-4P20 |
PST57H255-4P30
|
PST57H255-4L40 |
| نگه داشتن گشتاور | 1.2 نیوتن متر | ||
| جریان مرتبط | 2A / فاز | 3A / فاز | 4A / فاز |
| مقاومت | 1.6 Ω / فاز | 0.7Ω / فاز | 0.45Ω / فاز |
| القا | 5.2 مگاهرتز / فاز | 2.4 مگاهرتز / فاز | 1.4 مگاهرتز / فاز |
| اینرسی | 280 گرم سانتی متر2 | ||
| وزن | 0.72 کیلوگرم | ||
| طول | 55.5 میلی متر | ||
| ارتباط | پ | ||
| حالت شماره | PST57H265-4P20 |
PST57H265-4P30
|
PST57H265-4L40 |
| نگه داشتن گشتاور | 1.7 نیوتن متر | ||
| جریان مرتبط | 2A / فاز | 3A / فاز | 4A / فاز |
| مقاومت | 2 Ω / فاز | 0.9Ω / فاز | 0.5Ω / فاز |
| القا | 6MH / فاز | 2.7 مگاهرتز / فاز | 1.6 مگاهرتز / فاز |
| اینرسی | 280 گرم سانتی متر2 | ||
| وزن | 0.72 کیلوگرم | ||
| طول | 55.5 میلی متر | ||
| ارتباط | پ | ||
| حالت شماره | PST57H276-4P30 |
PST57H276-4L40
|
PST57H276-4L50 | |
| نگه داشتن گشتاور | 2N.m | |||
| جریان مرتبط | 3A / فاز | 4A / فاز | 5A / فاز | |
| مقاومت | 1.1Ω / فاز | 0.65Ω / فاز | 0.37Ω / فاز | |
| القا | 4.2 مگاهرتز / فاز | 2.35 مگاهرتز / فاز | 1.8 مگاهرتز / فاز | |
| اینرسی | 480 گرم سانتی متر2 | |||
| وزن | 1.1 کیلوگرم | |||
| طول | 76.5 میلی متر | |||
| ارتباط | پ | ل | ||
| حالت شماره | PST57H280-4P30 |
PST57H280-4L40
|
PST57H280-4L50 | |
| نگه داشتن گشتاور | 2.2 نیوتن متر | |||
| جریان مرتبط | 3A / فاز | 4A / فاز | 5A / فاز | |
| مقاومت | 1.2Ω / فاز | 0.65Ω / فاز | 0.36Ω / فاز | |
| القا | 4.5 مگاهرتز / فاز | 2.5 مگاهرتز / فاز | 1.76 مگاهرتز / فاز | |
| اینرسی | 520 گرم سانتی متر2 | |||
| وزن | 1.2 کیلوگرم | |||
| طول | 80.5 میلی متر | |||
| ارتباط | پ | ل | ||
| حالت شماره | PST57H2100-4L40 |
PST57H2100-4L50
|
| نگه داشتن گشتاور | 3N.m | |
| جریان مرتبط | A / فاز | 5A / فاز |
| مقاومت | 0.88Ω / فاز | 0.5Ω / فاز |
| القا | 3.2 مگاهرتز / فاز | 2.MH / فاز |
| اینرسی | 720 | |
| وزن | 1.5 | |
| طول | 101 | |
| ارتباط | ل | |
این ابعاد شکل (واحد = میلی متر) ، یک موتور دو شافت را نشان می دهد.موتور تک شافت شافت قسمت آبی و کشش سوراخ علامت * را ندارد.
| مدل | ل |
| PST57H242 | 42.5 میلی متر |
| PST57H245 | 45.5 میلی متر |
| PST57H251 | 51.5 میلی متر |
| PST57H255 | 55.5 میلی متر |
| PST57H265 | 64.5 میلی متر |
| PST57H276 | 76.5 میلی متر |
| PST57H280 | 80.5 میلی متر |
| PST57H2100 | 101 میلی متر |
ویژگی های سرعت / گشتاور (مقدار مرجع)
مزیت موتور پله ای ما
1. از نظر Prostepper مشتری نه تنها خریدار است ، بلکه یک شریک تجاری بلند مدت نیز هست.ما نه تنها برای برآوردن انتظارات آنها ، بلکه برای رسیدن به آنها از طریق چرخه های مداوم یادگیری ، تلاش می کنیم.
2. ما اعتقاد داریم که این کلید یک رابطه تجاری موفق است که درک اهداف مشتری ما ، ارائه آنچه مشتریان ما نیاز دارند و در صورت نیاز آنها.
3. برای نشان دادن تعهد ما نسبت به همه مشتریان ، Prostepper "آوردن بهترین ها در حرکت" را به عنوان شعار رسمی ما اتخاذ کرده است ، این بدان معنی است که هدف نهایی ما تبدیل شدن به یکی از شرکت های سطح بالا در صنعت موتور دقیق و حرکت است. سیستم کنترل.
4. دستیابی به تعالی همه کارمندان Prostepper را ترغیب می کند تا در بهبود فرآیندهای تجاری و افزایش کارایی مدیریت ما پیش قدم شوند.
5- تردیدی نداریم که تلاشهای ما باعث می شود بتوانیم حضور پررنگی در بازار رقابت داشته باشیم.
6. اکنون ، اجازه دهید به شما کمک کنیم تا راه حل مناسب برای سیستم های کنترل حرکت و موتور خود را پیدا کنید.
اصل کار موتور پله
موتور پله ای موتور القایی است ، این موتور با استفاده از مدارهای الکترونیکی ، کنترل توالی فاز جریان جریان DC ، با استفاده از این نوع جریان کار می کند ، موتور پله ای می تواند به طور منظم کار کند.درایور کنترل کننده زمانبندی چند فاز است که موتور پله ای را با قدرت تقسیم زمان فراهم می کند.اگرچه موتور پله ای به طور گسترده ای مورد استفاده قرار گرفته است ، اما مانند یک موتور DC معمولی نیست.برای استفاده از موتورهای متناوب در عملکرد عمومی ، فقط می تواند کار کند زیرا باید از سیگنال پالس دوگانه ، سیستم کنترل مدار قدرت رانندگی تشکیل شده باشد.بنابراین ، استفاده صحیح از موتورهای پله ای آسان نیست ، این امر شامل ماشین آلات ، موتور ، الکترونیک ، کامپیوتر و سایر دانش های حرفه ای است.
چگونه می توان بر معایب پله موتور غلبه کرد
لرزش و سر و صدا از نواقص ذاتی موتورهای پله ای است ، وقتی آنها با سرعت کم می چرخند ، به طور کلی می توان برای غلبه بر آنها راه حل های زیر را استفاده کرد:
الف. به عنوان مثال ، یک موتور پله ای در منطقه رزونانس کار می کند ، می تواند با تغییر نسبت کاهش و چرخش مکانیکی دیگر ، از منطقه رزونانس جلوگیری کند.
ب) یک روش معمول و معمول نیز وجود دارد که مطابقت دادن یک درایور با عملکرد تقسیم است.
ج- استفاده از موتور پله ای با زاویه پله کوچکتر ، مانند موتور پله ای 3 فاز یا 5 فاز.
D. مبدل شدن به سرو موتور ، تقریباً می تواند بر لرزش و صدا کاملاً غلبه کند ، اما هزینه آن بسیار زیاد است.
E. با افزودن دستگاه میرایی مغناطیسی بر روی موتور پله ای ، این دستگاه از قبل وارد بازار شده است ، اما ساختار مکانیکی بسیار تغییر خواهد کرد.
Prostepper همچنین OEM و ODM را برای بسیاری از شرکتهای BRAND-NAME ارائه می دهد.
خوش آمدید اگر از شما در مورد موتور پله ای س askال کنیم ، امیدواریم بهترین خدمات را به شما ارائه دهیم.
1. س: چگونه موتور پله ای مناسب را انتخاب کنیم؟
A: موارد مهم اصلی وجود دارد: اندازه ، طول موتور پله ای ، گشتاور نگهدارنده ، ولتاژ ، جریان و غیره
2. س: آیا روش های دیگری برای نهایی کردن مدل وجود دارد؟
A: مطمئناً ، شما می توانید مدلی را که استفاده می کنید برای ما ارسال کنید ، ما می توانیم شما را پیدا کنیم که مناسب ترین است.
3.Q: آیا می توانم چند نمونه بگیرم؟
A: ما افتخار می کنیم نمونه هایی را برای بررسی کیفیت به شما ارائه دهیم.
4.Q: شرایط ضمانت شما چیست؟
پاسخ: یک سال گارانتی و تعمیر مادام العمر.
