| محل منبع: | چین |
|---|---|
| نام تجاری: | Prostepper |
| گواهی: | CE/ISO/ROHS |
| شماره مدل: | PST60H256-4L40 |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته داخلی فوم EPE است ، بسته بیرونی با فیلم است ، اندازه کارتن 32.5 * 30.5 * 14.5 میلی متر یا 39.5 |
| زمان تحویل: | ظرف 10 روز کاری پس از دریافت پرداخت شما |
| شرایط پرداخت: | T / T ، Western Union ، MoneyGram |
| قابلیت ارائه: | 250000PCS |
| نام محصول: | موتور پله ای سیم Nema24 | رهبری: | 4 |
|---|---|---|---|
| ویژگی: | گشتاور بالا ، پایدار | اتصال دهنده: | نوع سیم سرب |
| قطبی: | 2 | طول: | 56 میلی متر |
| وزن: | 0.8 کیلو گرم | کاربرد: | تجهیزات پزشکی |
| برجسته: | موتور استپ گشتاور نگهدارنده 60 میلی متر ، موتور استپر موتور گشتاور نگهدارنده 1.5 میلی متر ، موتور پله ای با کارایی بالا 60 میلی متر,1.5 N.M Holding Torque Stepper Motor,60mm high performance stepper motor |
||

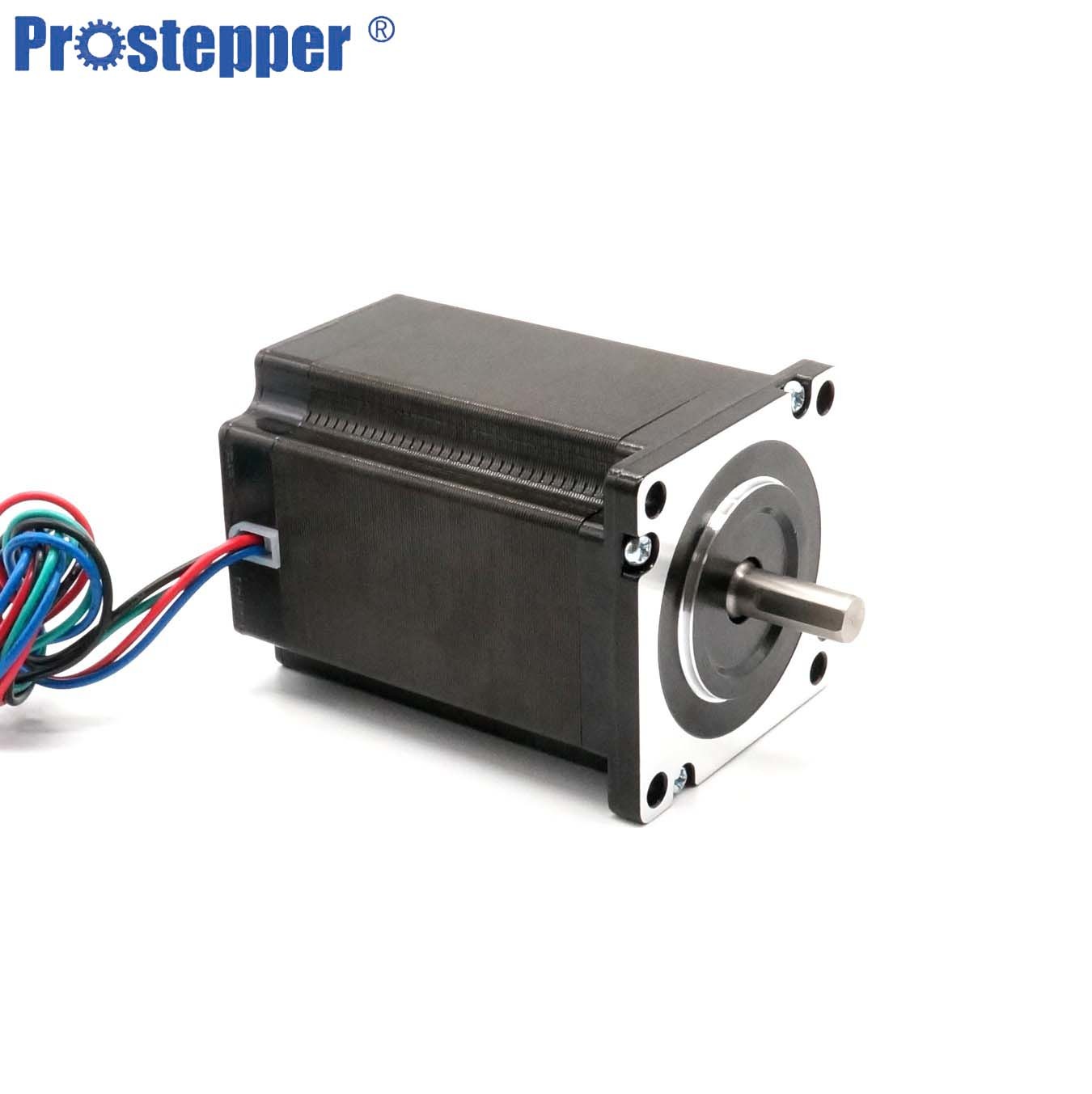

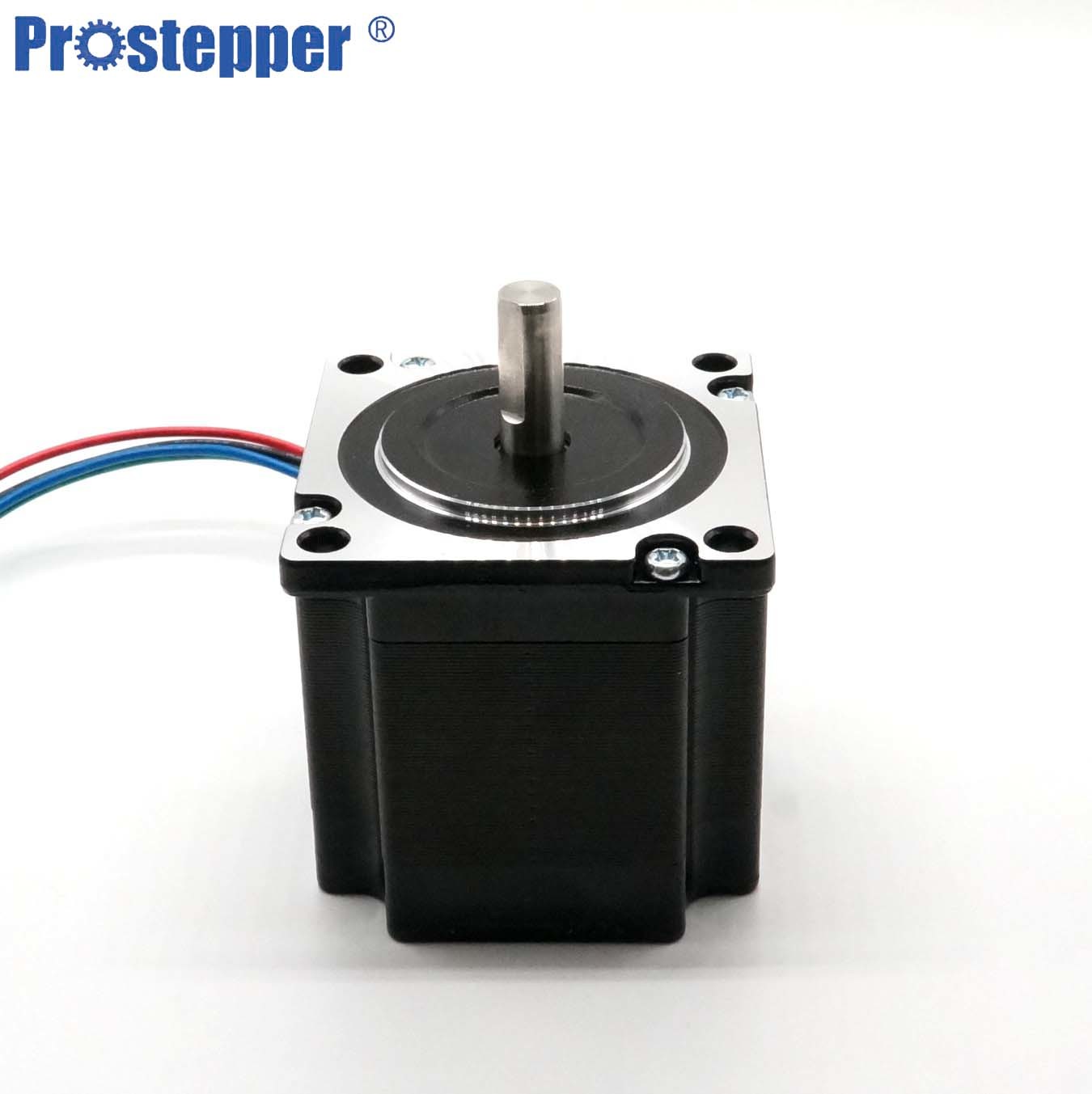

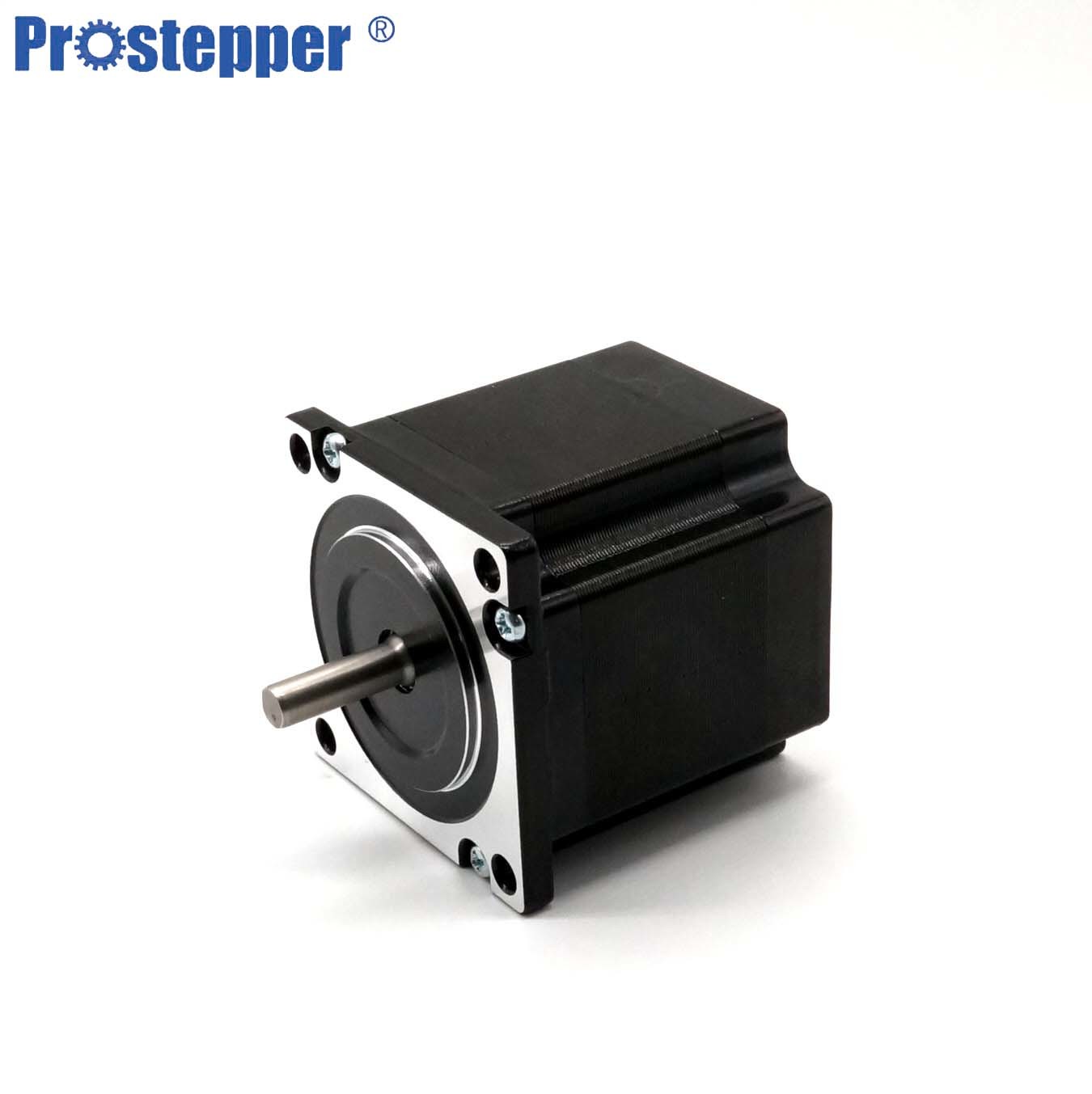

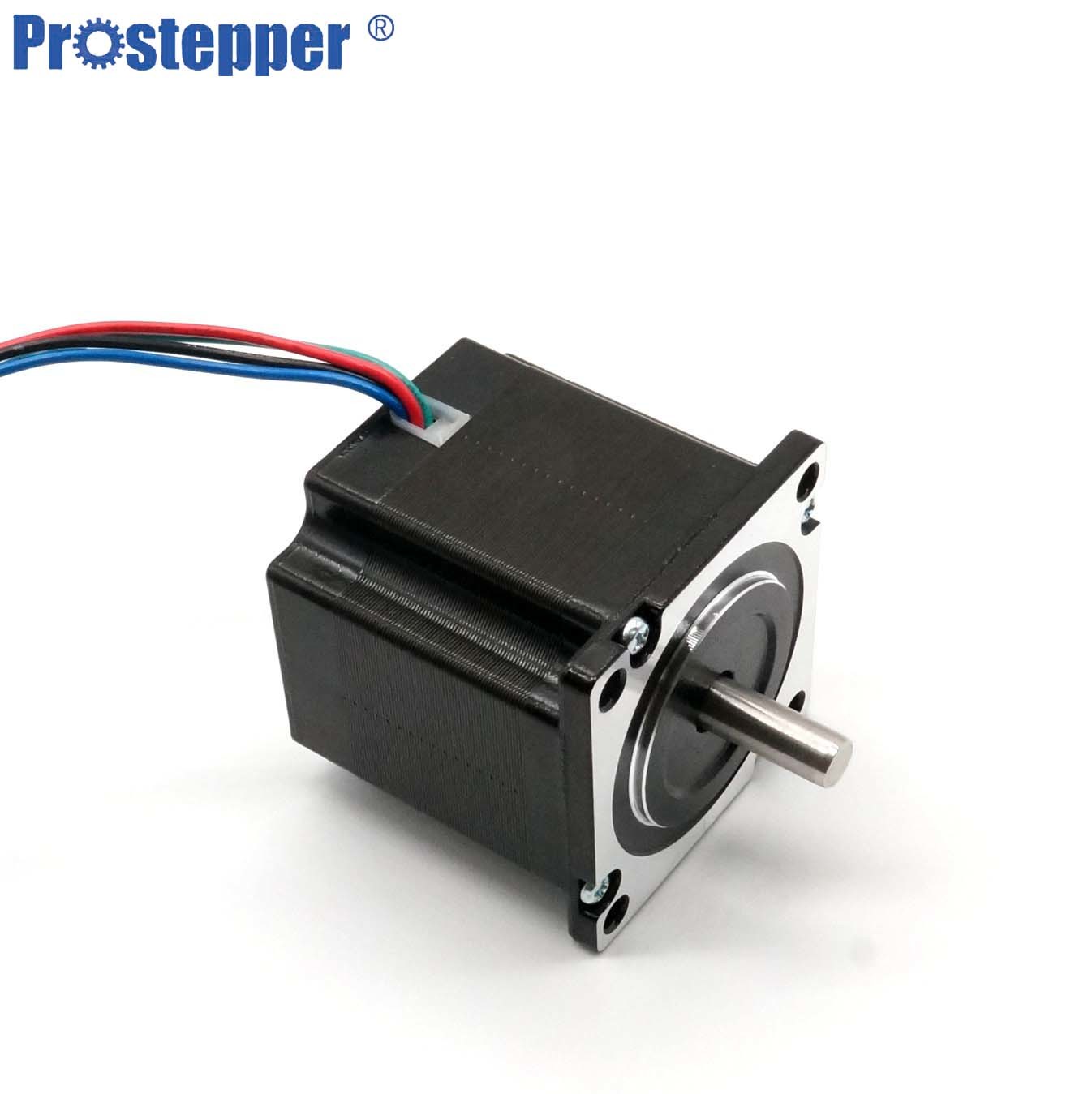

Nema24 2 فاز 60 میلی متر 1.5 نیوتن متر گشتاور نگهدارنده موتور پله ای سیم برش سیاه برای تجهیزات پزشکی
مشخصات:
NEMA 8،11،14،17،23،24 ، 34 ، 42 ، 52 موتور پله و درایور با CE ، RoHS ، OEM
موتور پله ای 2 فاز ، موتور پله ای ، موتور پله ای
تولید کننده حرفه ای موتور پله ای ، دارای NEMA8 ، NEMA11 است.NEMA14 ، NEMA17 ، NEMA23 ، NEMA34 ، NEMA42.
1.8 درجه ، 0.9 درجهشافت تک و شافت دوتایی
مشخصات عمومی
| مشخصات | مشخصات حرکتی | |
| کلاس عایق | کلاس B130 درجه سانتیگراد | |
| دقت زاویه مرحله | ± 0.09 درجه | |
| ولتاژ قابل تحمل | AC500V (یک دقیقه) | |
| مقاومت عایق | حداقل 100 مگابایت500 ولت | |
| افزایش دما | 80 * C MAX | |
| رادیال بازی | حداکثر 0.025 میلی متر(بار 450 گرم) | |
| محوری بازی | حداکثر 0.075 میلی متر(بار 950 گرم) | |
| درجه حرارت | -10 ~ + 50 C (غیر متراکم) | |
| محیط کار | رطوبت | 85٪ RH MAX.(غیر متراکم) |
| متوسط | بدون گاز خورنده و گرد و غبار.در تماس مستقیم با آب ، روغن و غیره نیست | |
| محیط ذخیره سازی | درجه حرارت | 0 ~ + 50 C (غیر متراکم کننده) |
| رطوبت | 85٪ RH MAX.(غیر متراکم) | |
| زندگی | 5000 ساعت حداقل | |
بار شعاعی و بار محوری
| اندازه موتور | قطر شافت (میلی متر) | بار شعاعی (N) | بار محوری (N) | ||||||
| فاصله از سطح نصب (میلی متر) | |||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | |||
| NEMA8 | 4 | 15 | 12 | - | 3 | ||||
| NEMA 11 | 5 | 50 | 35 | 25 | - | 5 | |||
| NEMA 14 | 5 | 50 | 35 | 25 | 20 | - | - | - | 10 |
| NEMA 17 | 5 | 50 | 35 | 25 | 20 | - | - | 15 | |
| NEMA 23 | 8 | 270 | 180 | 130 | 100 | 90 | - | 20 | |
| NEMA 24 | 8 | 200 | 135 | 100 | 82 | 58 | - | - | 30 |
| NEMA 34 | 14 | 620 | 550 | 480 | 390 | 340 | 290 | 260 | 60 |
مشخصات:
| مدل | PST60H256-4L40 |
| نگه داشتن گشتاور | 1.5 نیوتن متر |
| جریان / فاز مرتبط | 4 |
| مقاومت Ω / فاز | 0.44 |
| اندوکتانس mH / فاز | 1.1 |
| اینرسی g.cm2 | 340 |
| وزن (کیلوگرم | 0.8 |
| طول میلی متر | 56 |
| ارتباط | ل |
ابعاد شکل (واحد = میلی متر)
لطفا توجه داشته باشید که طرح کلی موتور دو شافت را نشان می دهد.
موتور تک شافت شافت قسمت آبی و کشش سوراخ علامت * را ندارد.
منحنی سرعت / گشتاور فوق الذکر براساس شرایط آزمون prostepper است.با تغییر شرایط رانندگی ، گشتاور دینامیکی نیز تغییر می کند.
جریان مربوطه مشخص شده در مشخصات مقدار مثری است ، لطفاً جریان راننده را زیر جریان نوردی تنظیم کنید.
اگر تصاویر موتور یا نقاشی برای نشان دادن ما دارید ، یا دارای مشخصات دقیق مانند ولتاژ ، سرعت ، گشتاور ، اندازه موتور ، حالت کارکرد موتور ، طول عمر مورد نیاز و سطح سر و صدا و غیره هستید ، لطفا دریغ نکنید که به ما اطلاع دهید ، پس ما می تواند موتور مناسب را برای هر درخواست شما بر این اساس توصیه کند.
پس از تأیید مشخصات موتور مورد نیاز ، ما برای نمونه نمونه ها را نقل قول می کنیم و فاکتور مهمی ارائه می دهیم ، پس از پرداخت ، از بخش حساب خود PASS دریافت می کنیم تا بر این اساس نمونه ها را ادامه دهیم.
برنامه های کاربردی
استفاده از موتور پله ای روبات ، موتور پله ای تجهیزات اتوماتیک برقی ، موتور پله ای ابزار پزشکی ، موتور پله ای ابزار تبلیغاتی ، تجهیزات روشنایی و صوتی موتور پله ای ، موتور پله ای چاپگر ، موتور پله ای ماشین آلات نساجی ، موتور پله ای روتر CNC
ویژگی های موتور پله ای prosteppers
1. کنترل دقیق موقعیت
جابجایی زاویه ای موتور پله ای را می توان دقیقاً توسط تعداد پالس های الکتریکی کنترل کرد.دقت زاویه را می توان در عرض 9 0.09 ゜ بدون هیچ دستگاه بازخورد کنترل کرد.
2. چرخش به جلو / معکوس ، مکث و نگه داشتن
چرخش جلو / عقب موتور پله ای را می توان با توالی ورودی پالس های الکتریکی کنترل شده کنترل کرد.
در صورت قفل شدن موتور پله ای (سیم پیچ موتور فعال است ، هیچ فرمان پالس الکتریکی خارجی وجود ندارد) ، موتور پله ای هنوز می تواند یک خروجی خاص torgue را حفظ کند.
3. عمر طولانی تر
موتور پله ای سازه ای مکانیکی است که نیازی به جابجایی توسط برس و سنسور هال نیست ، بنابراین احتمال خرابی را کاهش می دهد و عمر موتور را افزایش می دهد.عمر پله ای موتور معمولاً با عمر یاتاقان تعیین می شود.
4. مواد اولیه را از تامین کننده مارک معروف در چین یا خارج از کشور انتخاب کنید
5- هر یک از قطعات یدکی دقیقاً در تمام مراحل تولید کنترل می شوند
6. طراحی بهینه شده با عملکرد بالا از مدار الکترومغناطیسی ، افزایش گشتاور نگه داشتن موتور ، کاهش دامنه افزایش دما بر روی موتور ، موتور را با ثبات تر کار می کند.
7. اندازه مکانیکی 100٪ مطابق با مشتری استالزامات
کنترل کیفیت موتور پله ای ترکیبی در تمام مراحل
بازرسی از مواد اولیه
بازرسی با توجه به استاندارد آزمایش مواد اولیه یا نقاشی
نظارت و اندازه گیری در فرآیند تولید
خودآزمایی توسط تولید QC-Batches تست شده است
بررسی نهایی و آزمایش
همه محصولات باید از طریق آزمایش توسط تجهیزات حرفه ای انجام شود
آیا می توانید اطلاعات زیر را در اختیار ما قرار دهید؟
موارد مهمی وجود دارد: اندازه ، طول موتور پله ای ، گشتاور نگهدارنده ، ولتاژ ، جریان و غیره. پس از تأیید برخی از آنها و گفتن ، می توانیم مورد مناسب را برای شما ارسال کنیم.
شما می توانید مدلی که استفاده می کنید برای ما ارسال کنید ، ما می توانیم شما را پیدا کنیم که مناسب ترین است.
چکار میتوانیم برایتان انجام بدهیم ؟
ما مفتخریم که نمونه هایی را برای بررسی کیفیت به شما ارائه می دهیم.
گارانتی یک ساله و تعمیر مادام العمر.
Prostepper همچنین OEM و ODM را برای بسیاری از شرکتهای BRAND-NAME ارائه می دهد.
خوش آمدید اگر از شما در مورد موتور پله ای س askال کنیم ، امیدواریم بهترین خدمات را به شما ارائه دهیم.
