| محل منبع: | چین |
|---|---|
| نام تجاری: | prostepper |
| گواهی: | CE/ISO/ROHS |
| شماره مدل: | PST57H251-4P30 |
| مقدار حداقل تعداد سفارش: | 10 قطعه |
| قیمت: | negotiable |
| جزئیات بسته بندی: | 38.5 * 24 * 23 سانتی متر |
| زمان تحویل: | 5-8 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، L / C ، MoneyGram |
| قابلیت ارائه: | 250000 قطعه در هر ماه |
| نام: | موتور پله ای Nema23 | فاز: | 2 |
|---|---|---|---|
| نگه داشتن گشتاور: | 1 نیوتن متر | جریان مرتبط: | 3A / فاز |
| وزن: | کیلوگرم 0.64 کیلوگرم | طول: | 51.5 میلی متر |
| برجسته کردن: | 1 Steam NEMA Stepper Motor,57mm NEMA 23 Stepper Motor,57 mm hybrid line stepper motor |
||

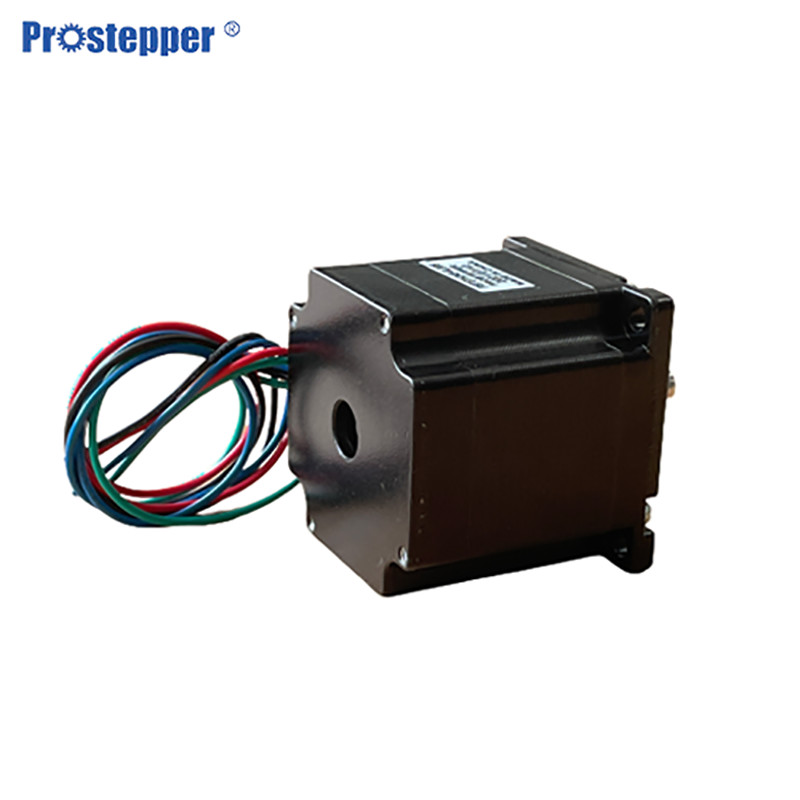

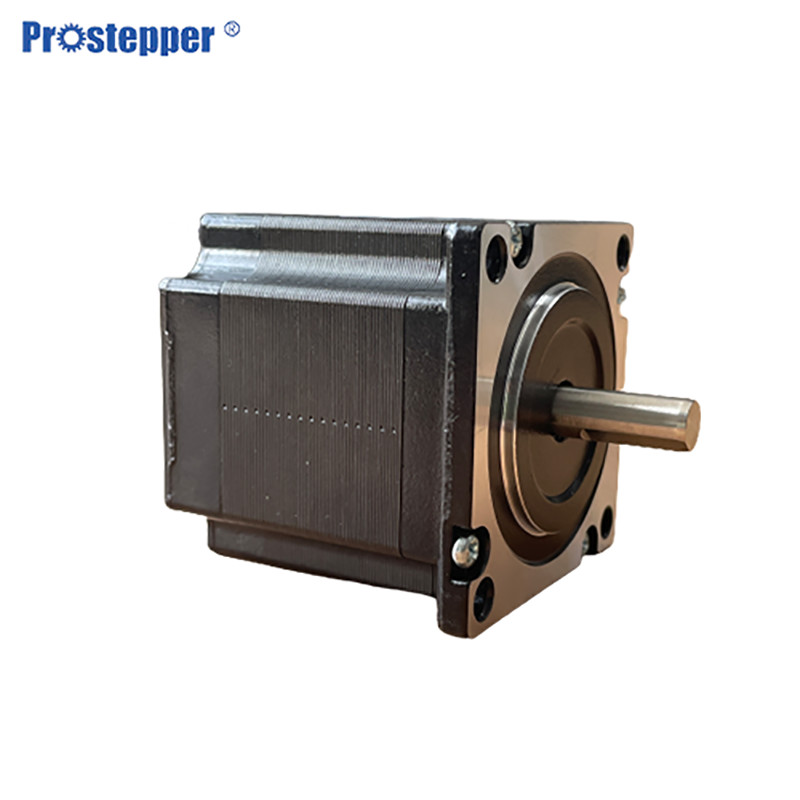

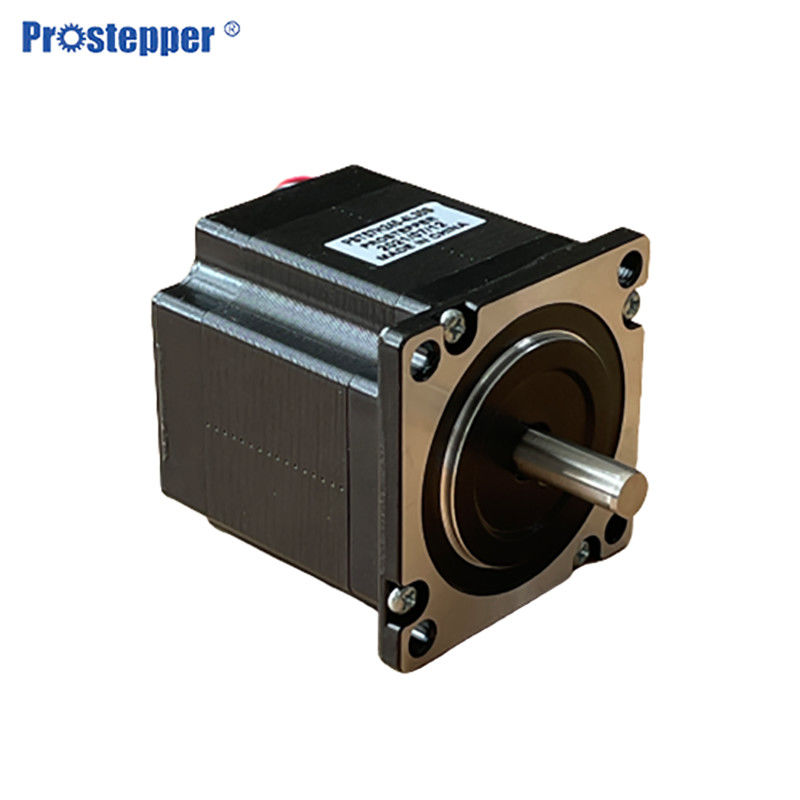

پرینتر سه بعدی Nema 23 57 میلی متر هیبرید مشکی برای دستگاه های قهوه ساز
کاربردهای موتور پله ترکیبی: تجهیزات پزشکی ، اتوماسیون صنعتی ، تجهیزات اداری ، چرخ خیاطی
موتور مارک Prostepper همیشه دارای سیستم تماس خود به شرح زیر است:
·
مشخصات دقیق محصول موتور پله هیبریدی 2 فاز 57 میلی متری را می توان به شرح زیر ارجاع داد:
| حالت شماره | PST57H242-4P10 |
PST57H242-4P20
|
PST57H242-4P30 |
| گشتاور نگه داشتن | 0.6 نیوتن متر | ||
| جریان مرتبط | 1A/فاز | 2A/فاز | 3A/فاز |
| مقاومت | 4.2 Ω/فاز | 1.2Ω /فاز | 0.51Ω/فاز |
| القاء | 8.9MH/فاز | 2.1MH/فاز | 1MH/فاز |
| اینرسی | 140 گرم در سانتی متر2 | ||
| وزن | 0.46 کیلوگرم | ||
| طول | 42.5 میلی متر | ||
| ارتباط | پ | ||
| حالت شماره | PST57H245-4P10 |
PST57H245-4P20
|
PST57H245-4P30 |
| گشتاور نگه داشتن | 0.8 نیوتن متر | ||
| جریان مرتبط | 1A/فاز | 2A/فاز | 3A/فاز |
| مقاومت | 4.7 Ω/فاز | 1.25Ω /فاز | 0.57Ω/فاز |
| القاء | 10.8MH/فاز | 2.7MH/فاز | 1.2MH/فاز |
| اینرسی | 180 گرم سانتی متر2 | ||
| وزن | 0.52 کیلوگرم | ||
| طول | 45.5 میلی متر | ||
| ارتباط | پ | ||
| حالت شماره | PST57H251-4P10 |
PST57H251-4P20
|
PST57H251-4P30 |
| گشتاور نگه داشتن | 0.8 نیوتن متر | ||
| جریان مرتبط | 1A/فاز | 2A/فاز | 3A/فاز |
| مقاومت | 4.7 Ω/فاز | 1.25Ω /فاز | 0.57Ω/فاز |
| القاء | 10.8MH/فاز | 2.7MH/فاز | 1.2MH/فاز |
| اینرسی | 180 گرم سانتی متر2 | ||
| وزن | 0.52 کیلوگرم | ||
| طول | 45.5 میلی متر | ||
| ارتباط | پ | ||
| حالت شماره | PST57H255-4P20 |
PST57H255-4P30
|
PST57H255-4L40 |
| گشتاور نگه داشتن | 1.2 نیوتن متر | ||
| جریان مرتبط | 2A/فاز | 3A/فاز | 4A/فاز |
| مقاومت | 1.6 Ω/فاز | 0.7Ω /فاز | 0.45Ω/فاز |
| القاء | 5.2MH/فاز | 2.4MH/فاز | 1.4MH/فاز |
| اینرسی | 280 گرم در سانتی متر2 | ||
| وزن | 0.72 کیلوگرم | ||
| طول | 55.5 میلی متر | ||
| ارتباط | پ | ||
| حالت شماره | PST57H265-4P20 |
PST57H265-4P30
|
PST57H265-4L40 |
| گشتاور نگه داشتن | 1.7 نیوتن متر | ||
| جریان مرتبط | 2A/فاز | 3A/فاز | 4A/فاز |
| مقاومت | 2 Ω/فاز | 0.9Ω /فاز | 0.5Ω/فاز |
| القاء | 6MH/فاز | 2.7MH/فاز | 1.6MH/فاز |
| اینرسی | 280 گرم در سانتی متر2 | ||
| وزن | 0.72 کیلوگرم | ||
| طول | 55.5 میلی متر | ||
| ارتباط | پ | ||
| حالت شماره | PST57H276-4P30 |
PST57H276-4L40
|
PST57H276-4L50 | |
| گشتاور نگه داشتن | 2 بعد از ظهر | |||
| جریان مرتبط | 3A/فاز | 4A/فاز | 5A/فاز | |
| مقاومت | 1.1Ω/فاز | 0.65Ω /فاز | 0.37Ω/فاز | |
| القاء | 4.2MH/فاز | 2.35MH/فاز | 1.8MH/فاز | |
| اینرسی | 480 گرم در سانتی متر2 | |||
| وزن | 1.1 کیلوگرم | |||
| طول | 76.5 میلی متر | |||
| ارتباط | پ | ال | ||
| حالت شماره | PST57H280-4P30 |
PST57H280-4L40
|
PST57H280-4L50 | |
| گشتاور نگه داشتن | 2.2 نیوتن متر | |||
| جریان مرتبط | 3A/فاز | 4A/فاز | 5A/فاز | |
| مقاومت | 1.2Ω/فاز | 0.65Ω /فاز | 0.36Ω/فاز | |
| القاء | 4.5MH/فاز | 2.5MH/فاز | 1.76MH/فاز | |
| اینرسی | 520 گرم در سانتی متر2 | |||
| وزن | 1.2 کیلوگرم | |||
| طول | 80.5 میلی متر | |||
| ارتباط | پ | ال | ||
| حالت شماره | PST57H2100-4L40 |
PST57H2100-4L50
|
| گشتاور نگه داشتن | 3 بعد از ظهر | |
| جریان مرتبط | A/فاز | 5A/فاز |
| مقاومت | 0.88Ω/فاز | 0.5Ω /فاز |
| القاء | 3.2MH/فاز | 2.MH/Phase |
| اینرسی | 720 | |
| وزن | 1.5 | |
| طول | 101 | |
| ارتباط | ال | |
این خط خروجی یک موتور دو شافت را نشان می دهد.موتور تک شافت دارای شفت قسمت آبی و منافذ سوراخ علامت * نیست.
| مدل | ال |
| PST57H242 | 42.5 میلی متر |
| PST57H245 | 45.5 میلی متر |
| PST57H251 | 51.5 میلی متر |
| PST57H255 | 55.5 میلی متر |
| PST57H265 | 64.5 میلی متر |
| PST57H276 | 76.5 میلی متر |
| PST57H280 | 80.5 میلی متر |
| PST57H2100 | 101 میلی متر |
ویژگی های سرعت/گشتاور (مقدار مرجع)
اصل حرکت موتور پله ای
استپر موتور نام دیگر "موتور پله برقی" است که توسط افراد حرفه ای در این زمینه نامیده می شود.موتورهای پله ای اجزای کنترل حلقه باز هستند که پالس های الکتریکی را در جابجایی زاویه ای یا موتور پله ای سیم ، جابجایی رانندگان موتور پله ای قرار می دهند.در صورت عدم بارگذاری بیش از حد ، سرعت موتور و محل توقف فقط به تعداد فرکانس و نبض پالس بستگی دارد و نه تحت تأثیر تغییرات بار ، یعنی افزودن سیگنال پالس به موتور ، موتور یک زاویه پله چرخیدوجود یک رابطه خطی ، با موتورهای پله ای فقط خطای دوره ای بدون خطاهای تجمعی و غیره.کار با موتورهای پله ای در زمینه های کنترل سرعت و موقعیت آسان تر می شود.
ویژگی های موتور پله prosteppers
کنترل موقعیت دقیق
جابجایی زاویه ای موتور پله ای را می توان با تعداد پالس های الکتریکی به طور دقیق کنترل کرد.دقت زاویه را می توان در عرض 0.09 ± بدون هیچ گونه وسیله بازخورد کنترل کرد.
چرخش رو به جلو/معکوس ، مکث و نگه داشتن
چرخش جلو/عقب موتور پله ای را می توان با دنباله ورودی پالس های الکتریکی کنترل شده کنترل کرد.
در صورت قفل شدن موتور پله ای (سیم پیچ موتور فعال می شود ، فرمان پالس الکتریکی خارجی وجود ندارد) ، موتور پله ای همچنان می تواند خروجی خاصی را حفظ کند.
عمر طولانی تر
موتور پله ای یک ساختار مکانیکی است که نیازی به تعویض توسط برس و سنسور هال ندارد ، بنابراین احتمال خرابی و افزایش عمر موتور را کاهش می دهد.پله عمر موتور
خدمات مشتری
خدمات پیش فروش
• ارائه جزئیات در مورد روش تولید موتور پله ای
• مهندسان را برای نصب و آزمایش موتور پله ای تعیین کنید
خدمات فروش
• طراحی راه حل های سفارشی موتور پله هیبریدی
• رندر محصول و طراحی سازه فولادی موتور پله ای
• نمونه پروژه موفق موتور پله ای شرکت و بازدید از تولید و پایگاه تحقیق و توسعه ما
خدمات پس از فروش
• یکسال ضمانت کیفیت موتور پله ای با نگهداری مادام العمر.
• تعمیر ضمانت رایگان l): خدمات تعمیر رایگان در طول دوره ضمانت کیفیت و هزینه مناسب برای قطعات یدکی و نگهداری خدمات پس از دوره گارانتی با کیفیت.ما هرگز مسئولیت خود را در مورد نقص های متعلق به محصول معاف نخواهیم کرد.
• زمان پاسخگویی: با دریافت اعلان کاربر ، ما از پشتیبانی فنی 24 ساعته پس از فروش اطمینان می دهیم.
• قطعات یدکی: قطعات یدکی ضروری همراه با محصولات در اختیار مشتریان قرار می گیرد.
• آموزش فنی رایگان: آموزش فناوری یکپارچه و هنجاری توسط پرسنل فنی ما به صورت رایگان در اختیار مشتریان قرار می گیرد تا اطمینان حاصل شود که آنها در عملیات منظم سخت افزار و نرم افزار محصولات مهارت دارند و قادر به برآورد و حل مشکلات کوچک هستند.
• بررسی تلفنی: تیم پس از فروش ما هر ماه در طول دوره گارانتی با کاربر تماس می گیرد تا وضعیت کار محصولات را پیگیری کند و در صورت لزوم مشکلات را کشف و حل کند.
• خدمات آموزش نصب سایت در دسترس است.
Prostepper همچنین OEM و ODM را برای بسیاری از شرکت های BRAND-NAME ارائه می دهد.
ما لوگوی سفارشی و بسته بندی سفارشی را می پذیریم
با تشکر از شما برای انتخاب Prostepper!ما به شدت اعتماد به نفس داریم که ارائه دهنده قابل اعتماد و طولانی مدت موتور شما هستیم.
