| محل منبع: | چین |
|---|---|
| نام تجاری: | Prostepper |
| گواهی: | CE/ISO/ROHS |
| شماره مدل: | PST28H232-4P05 |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته داخلی فوم EPE است ، بسته بیرونی با فیلم است ، اندازه کارتن 32.5 * 30.5 * 14.5 میلی متر یا 39.5 |
| زمان تحویل: | ظرف 10 روز کاری پس از دریافت پرداخت شما |
| شرایط پرداخت: | T / T ، Western Union ، L / C ، MoneyGram |
| قابلیت ارائه: | 250000PCS |
| نام محصول: | موتور پله ای نوع اتصال دهنده | اندازه قاب: | 28 میلی متر |
|---|---|---|---|
| رنگ: | لغزنده | ویژگی: | کنترل با دقت بالا |
| تایپ کنید: | نوع اتصال | رهبری: | 4 |
| طول: | 32 میلی متر | وزن: | 0.1 کیلو گرم |
| برجسته: | 0.5 آمپر استپ موتور برقی ، استپر موتور برقی 32 میلی متری ، پله ای با کارایی بالا 32 میلی متر,32mm Electric Stepper Motor,32mm high performance stepper motor |
||

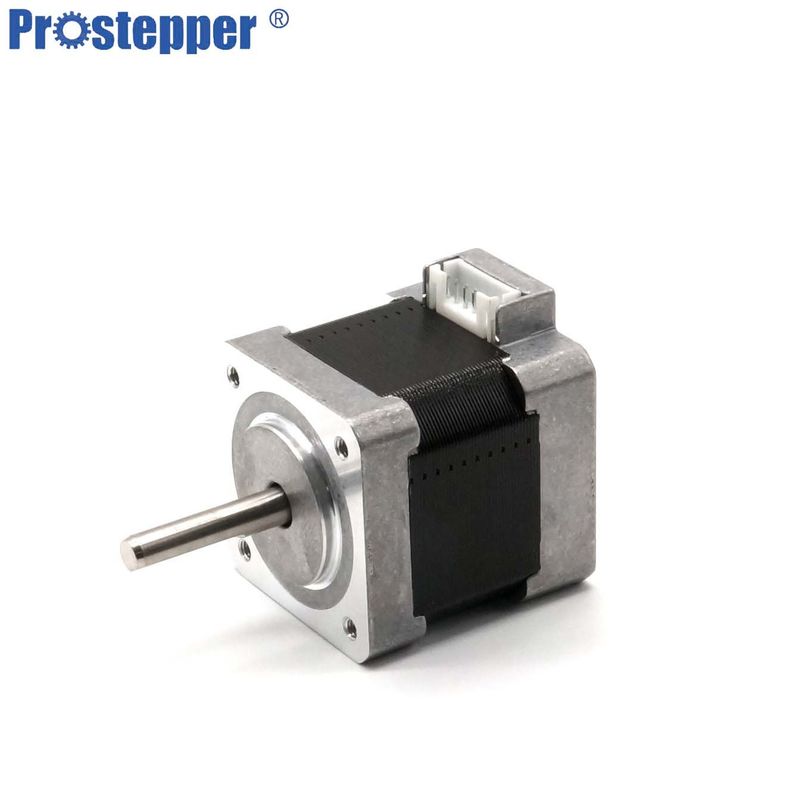

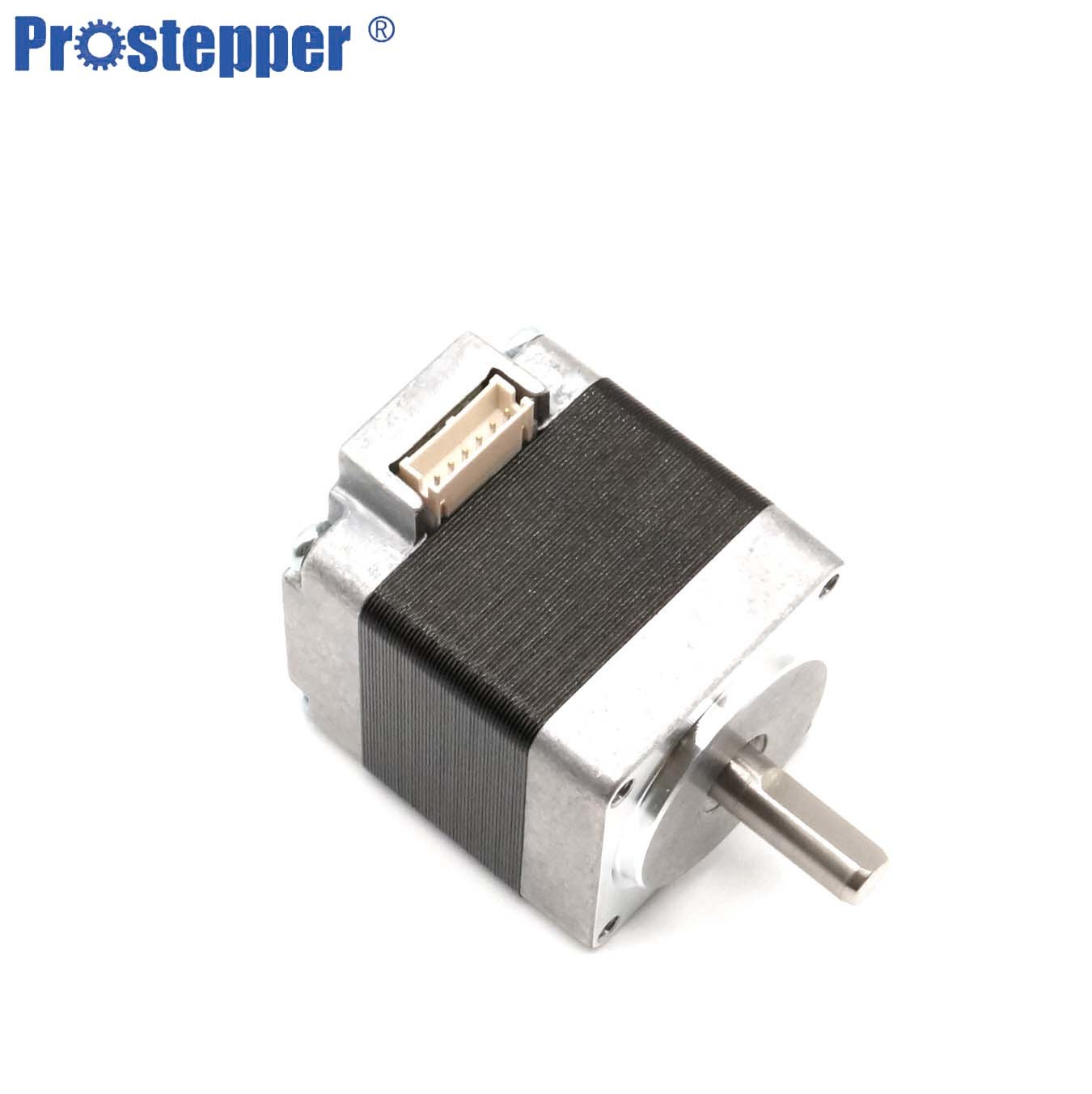

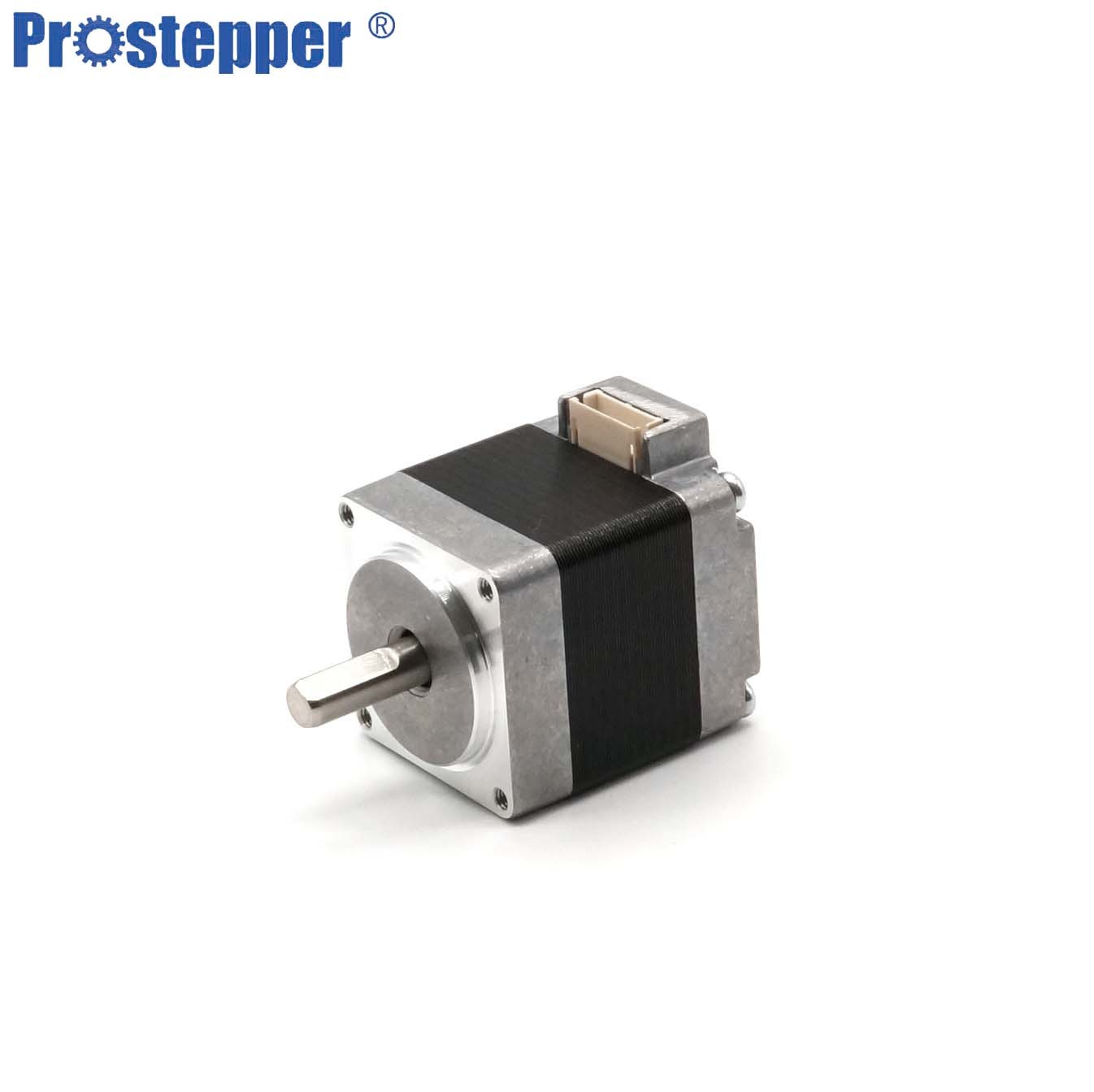

Nema 11 1.8 درجه موتور پله برقی نوع اتصال دهنده با کارایی بالا برای دستگاه CNC
شرح
ما یک تولید کننده موتور سرب در چین هستیم.محصولات ما بیش از موتور پله ای HB ، موتور BLDC ، سرو موتور و سیستم های درایور است.
1) محصولات ما دارای کیفیت خوب و قیمت بسیار رقابتی هستند.
2) ما می توانیم تغییرات سفارشی را به عنوان نیاز مشتری انجام دهیم.
مشخصات عمومی
| مشخصات | مشخصات حرکتی | |
| کلاس عایق | کلاس B130 درجه سانتیگراد | |
| دقت زاویه مرحله | ± 0.09 درجه | |
| ولتاژ قابل تحمل | AC500V (یک دقیقه) | |
| مقاومت عایق | حداقل 100 مگابایت500 ولت | |
| افزایش دما | 80 * C MAX | |
| رادیال بازی | حداکثر 0.025 میلی متر(بار 450 گرم) | |
| محوری بازی | حداکثر 0.075 میلی متر(بار 950 گرم) | |
| درجه حرارت | -10 ~ + 50 C (غیر متراکم) | |
| محیط کار | رطوبت | 85٪ RH MAX.(غیر متراکم) |
| متوسط | بدون گاز خورنده و گرد و غبار.در تماس مستقیم با آب ، روغن و غیره نیست | |
| محیط ذخیره سازی | درجه حرارت | 0 ~ + 50 C (غیر متراکم کننده) |
| رطوبت | 85٪ RH MAX.(غیر متراکم) | |
| زندگی | 5000 ساعت حداقل | |
بار شعاعی و بار محوری
| اندازه موتور | قطر شافت (میلی متر) | بار شعاعی (N) | بار محوری (N) | ||||||
| فاصله از سطح نصب (میلی متر) | |||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | |||
| NEMA8 | 4 | 15 | 12 | - | 3 | ||||
| NEMA 11 | 5 | 50 | 35 | 25 | - | 5 | |||
| NEMA 14 | 5 | 50 | 35 | 25 | 20 | - | - | - | 10 |
| NEMA 17 | 5 | 50 | 35 | 25 | 20 | - | - | 15 | |
| NEMA 23 | 8 | 270 | 180 | 130 | 100 | 90 | - | 20 | |
| NEMA 24 | 8 | 200 | 135 | 100 | 82 | 58 | - | - | 30 |
| NEMA 34 | 14 | 620 | 550 | 480 | 390 | 340 | 290 | 260 | 60 |
مشخصات:
| حالت شماره | PST28H232-4P05 |
PST28H232-4P10
|
PST28H245-4P10
|
PST28H245-4P15 |
| نگه داشتن گشتاور | 0.08 نیوتن متر | 0.08 نیوتن متر | 0.12 نیوتن متر | 0.12 نیوتن متر |
| جریان مرتبط | 0.5A / فاز | 1A / فاز | 1A / فاز | 1.5A / فاز |
| مقاومت | 20 Ω / فاز | 5.7 Ω / فاز | 8.5 Ω / فاز | 3Ω / فاز |
| القا | 14 مگاهرتز / فاز | 3.5 مگاهرتز / فاز | 6.5 مگاهرتز / فاز | 3MH / فاز |
| اینرسی | 9 گرم سانتی متر2 | 9 گرم سانتی متر2 | 12 گرم سانتی متر2 | 12 گرم سانتی متر2 |
| وزن | 0.1 کیلوگرم | 0.1 کیلوگرم | 0.15 کیلوگرم | 0.15 کیلوگرم |
| طول | 32 میلی متر | 32 میلی متر | 45 میلی متر | 45 میلی متر |
|
ارتباط
|
پ | پ | پ | پ |
| حالت شماره | PST28H251-4P10 | PST28H251-4P15 |
| نگه داشتن گشتاور | 0.14 نیوتن متر | 0.14 نیوتن متر |
| جریان مرتبط | 1A / فاز | 1.5A / فاز |
| مقاومت | 9.9Ω / فاز | 3.5Ω / فاز |
| القا | 6.7 مگاهرتز / فاز | 3.1 مگاهرتز / فاز |
| اینرسی | 18 گرم سانتی متر2 | 18 گرم سانتی متر2 |
| وزن | 0.2 کیلوگرم | 0.2 کیلوگرم |
| طول | 51 میلی متر | 51 میلی متر |
| ارتباط | پ | پ |
منحنی سرعت / گشتاور فوق الذکر براساس شرایط آزمون prostepper است.با تغییر شرایط رانندگی ، گشتاور دینامیکی نیز تغییر می کند.
جریان مربوطه مشخص شده در مشخصات مقدار مثری است ، لطفاً جریان راننده را زیر جریان نوردی تنظیم کنید.
PST28H232-4P05
لطفا توجه داشته باشید که طرح کلی موتور دو شافت را نشان می دهد.
موتور تک شافت شافت قسمت آبی و کشش سوراخ علامت * را ندارد.
ویژگی های موتور پله ای prosteppers
کنترل دقیق موقعیت
جابجایی زاویه ای موتور پله ای را می توان دقیقاً توسط تعداد پالس های الکتریکی کنترل کرد.دقت زاویه را می توان در عرض 9 0.09 ゜ بدون هیچ دستگاه بازخورد کنترل کرد.
چرخش به جلو / معکوس ، مکث و نگه داشتن
چرخش جلو / عقب موتور پله ای را می توان با توالی ورودی پالس های الکتریکی کنترل شده کنترل کرد.
در صورت قفل شدن موتور پله ای (سیم پیچ موتور فعال است ، هیچ فرمان پالس الکتریکی خارجی وجود ندارد) ، موتور پله ای هنوز می تواند یک خروجی خاص torgue را حفظ کند.
عمر طولانی تر
موتور پله ای سازه ای مکانیکی است که نیازی به جابجایی توسط برس و سنسور هال نیست ، بنابراین احتمال خرابی را کاهش می دهد و عمر موتور را افزایش می دهد.عمر پله ای موتور معمولاً با عمر یاتاقان تعیین می شود.
