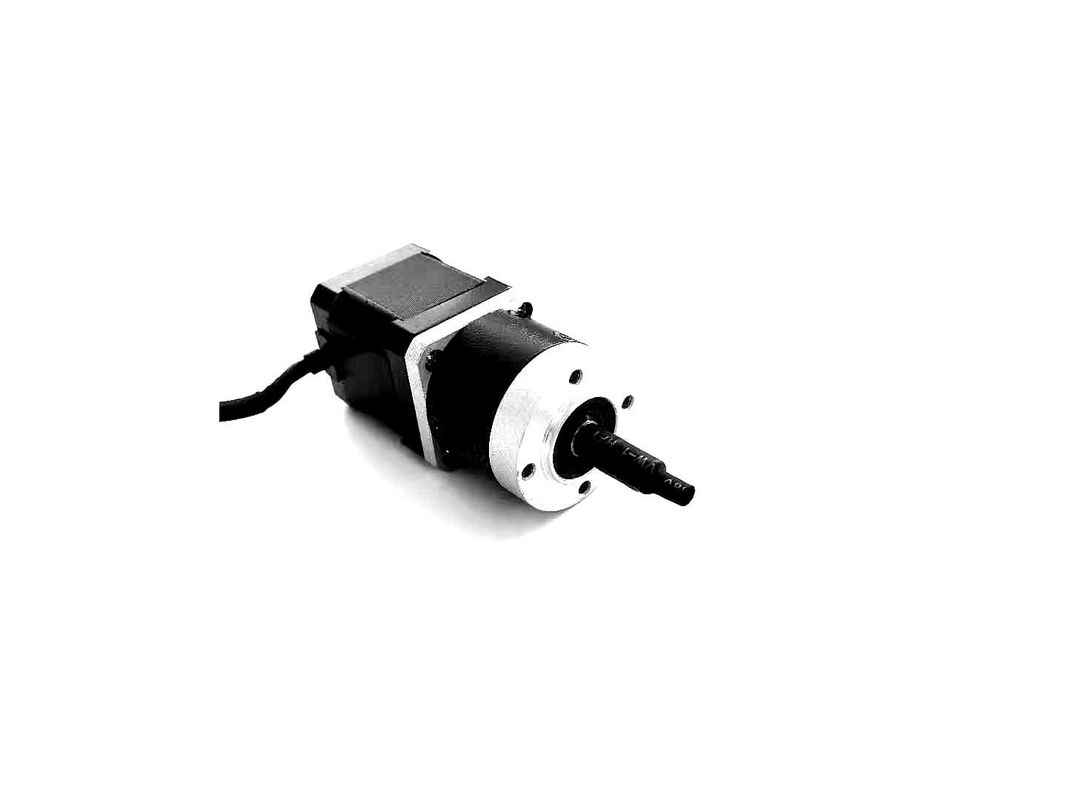

نما 17 2 فاز 0.4N.M 42 میلی متری موتور پله ای سفارشی

اطلاعات پایه
محل منبع: جیانگ سو ، چین
نام تجاری: Prostepper
گواهی: CE.ISO.ROHS.SGS
شماره مدل: PST42H241-4P20G
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: 38.5 * 24 * 23
زمان تحویل: 7-25 روز کاری
شرایط پرداخت: T / T ، Western Union ، L / C
قابلیت ارائه: 250000 عدد در هر ماه
نام تجاری: پروستپر محدوده دمای ذخیره سازی: -20 ° C ~ + 50 ° C
مدل موتور: PST42H241-4P20G نوع موتور: نوع جعبه دنده
زاویه مرحله: 1.8 درجه طول موتور: 41 میلی متر
جاری: 2A وزن: 0.3 کیلوگرم
برجسته:

0.4N.M موتور پله ای Customzied

,

موتور پله ای Nema17 Customzied

,

موتور پله ای با گشتاور بالا 42 میلی متر با گیربکس

موتور پله ای Nema17 جعبه دنده 42 میلی متر 1.8 درجه استپر موتور هیبریدی




شرح موتور پله ای گیربکس

1. آزمایش آنلاین پارامترهای فنی برای اطمینان از سازگاری پارامترهای محصول داده

2. کیفیت مواد: کت از فولاد ضد زنگ 304 است ، کت آب لوله آلومینیومی ریخته گری با فشرده سازی بالا ، سیم پیچ مسی قرمز است.

3. کنترل دقیق سرعت

سرعت چرخش موتور پله ای را می توان با کنترل فرکانس پالس الکتریکی به طور دقیق کنترل کرد.

4. کنترل موقعیت دقیق

جابجایی زاویه ای موتور پله ای را می توان با تعداد پالس های الکتریکی به طور دقیق کنترل کرد. دقت زاویه را می توان در 0.09 درجه ± بدون هیچ گونه وسیله بازخورد کنترل کرد.








موتور پله ای گیربکسمشخصات



تعداد فاز 2
مرحله اولیه زاویه 1.8 درجه
جریان فعلی 2.0A
مقاومت 1.05 اهم
القاء 2mH
گشتاور نگه داشتن 0.4 نیوتن متر
وزن 0.3 کیلوگرم




  1. دقت مرحله: ± 5
  2. دقت مقاومت: ± 10
  3. دقت سلف: ± 20
  4. افزایش دما: حداکثر 80 درجه سانتی گراد
  5. دمای محیط: -20 ° C ... +50 ° C
  6. مقاومت عایق: 100MOhm دقیقه500 ولت DC
  7. تحمل: 500 ولت AC ، 1 دقیقه


نما 17 2 فاز 0.4N.M 42 میلی متری موتور پله ای سفارشی 0


اصل کار از موتور پله ای گیربکس



برای چرخاندن محور موتور ، ابتدا به یک الکترومغناطیس نیرو داده می شود که باعث می شود دندان های چرخ دنده به صورت مغناطیسی به دندان های الکترومغناطیس جذب شوند.نقطه ای که دندانهای چرخ دنده با اولین الکترومغناطیس تراز می شوند ، کمی از الکترومغناطیس بعدی جابجا می شوند.بنابراین وقتی الکترومغناطیس بعدی روشن می شود و اولین خاموش است ، چرخ دنده کمی می چرخد ​​تا با دور بعدی هماهنگ شود و از آنجا این روند تکرار می شود.هر یک از این چرخشهای جزئی را گام می نامند که تعداد صحیح مراحل یک چرخش کامل را انجام می دهد.به این ترتیب ، موتور را می توان با دقت چرخاند.استپر موتور به طور مداوم نمی چرخد ​​، آنها به صورت پله ای می چرخند.4 سیم پیچ با زاویه 90 درجه بین یکدیگر روی استاتور ثابت شده است.اتصالات پله ای موتور با نحوه اتصال کویل ها تعیین می شود.در موتور پله ای ، سیم پیچ ها متصل نیستند.موتور دارای یک مرحله چرخش 90 درجه است و سیم پیچ ها به صورت چرخه ای فعال می شوند و جهت چرخش شافت را تعیین می کند.عملکرد این موتور با عملکرد کلید نشان داده می شود.سیم پیچ ها به صورت سری در فواصل 1 ثانیه فعال می شوند.هر بار که سیم پیچ بعدی فعال می شود ، شفت 90 درجه می چرخد.گشتاور کم سرعت آن مستقیماً با جریان متفاوت خواهد بود.



مزایای استپر موتور

هر برنامه ای از موتور پله ای سود نخواهد برد ، اما در محیط مناسب موتورهای پله ای می توانند ایده آل باشند.اول ، موتورهای پله ای دارای گشتاور کامل در حالت سکون هستند و زاویه چرخش موتور متناسب با پالس ورودی است.در اصل ، موتورهای پله ای کنترل سرعت عالی ، موقعیت دقیق و تکرارپذیری حرکت را ارائه می دهند.

علاوه بر این ، موتورهای پله ای بسیار قابل اعتماد هستند زیرا هیچ برس برس در موتور وجود ندارد.این امر خرابی مکانیکی را به حداقل می رساند و طول عمر موتور را به حداکثر می رساند.از این موتورها می توان در طیف وسیعی از محیط ها استفاده کرد ، زیرا می توان سرعت های مختلف چرخشی را بدست آورد زیرا سرعت متناسب با فرکانس ورودی های پالس است.

برنامه های کاربردی عبارتند از:

رباتیک
مکانیسم های تغذیه کاغذ
چاپگرهای تله تایپ
ماشین آلات کوچک
لوازم جانبی کامپیوتر
نقشه کش های XY

نما 17 2 فاز 0.4N.M 42 میلی متری موتور پله ای سفارشی 1

نما 17 2 فاز 0.4N.M 42 میلی متری موتور پله ای سفارشی 2

نما 17 2 فاز 0.4N.M 42 میلی متری موتور پله ای سفارشی 3
