| محل منبع: | چین |
|---|---|
| نام تجاری: | prostepper |
| گواهی: | CE/ISO/ROHS |
| شماره مدل: | PST57H276-4L40 |
| مقدار حداقل تعداد سفارش: | 10 قطعه |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | 38.5 * 24 * 23 سانتی متر |
| زمان تحویل: | 5-8 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، L / C ، MoneyGram |
| قابلیت ارائه: | 250000 قطعه در هر ماه |
| نام: | موتور پله ای Nema23 | اندازه قاب موتور: | 57 میلی متر |
|---|---|---|---|
| نگه داشتن گشتاور: | 2n.m | جریان مرتبط: | 4A / فاز |
| وزن: | کیلوگرم | طول: | 76.5 میلی متر |
| برجسته: | موتور پله ای Nema 23 با گشتاور بالا ، موتور پله ای با گشتاور بالا با سرعت 2N.m ، موتور پله ای دو قطبی 57 میلی متر,2N.m High Torque Stepper Motor,57mm bi polar stepper motor |
||

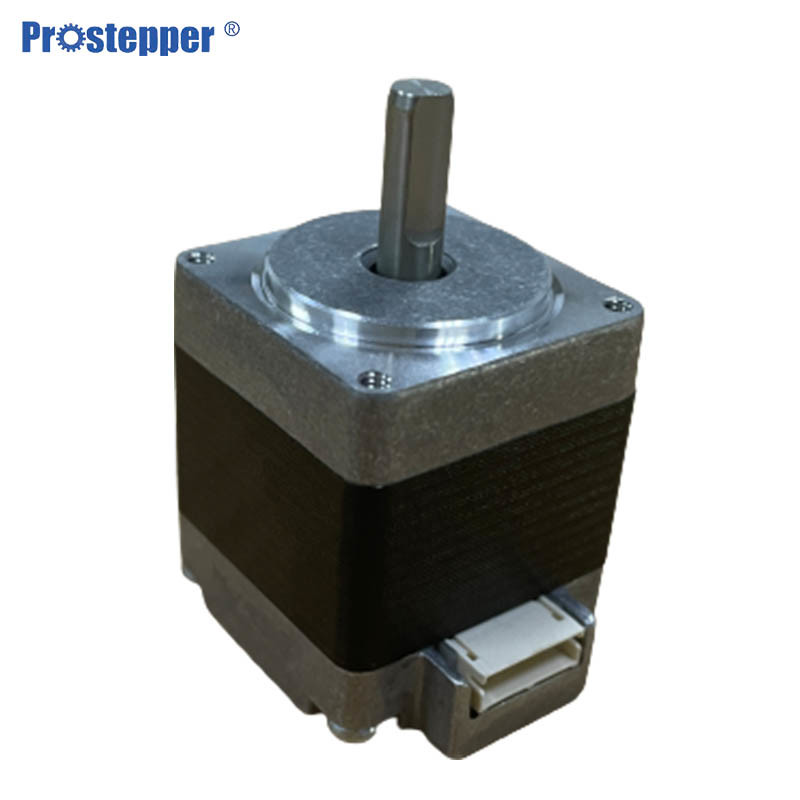

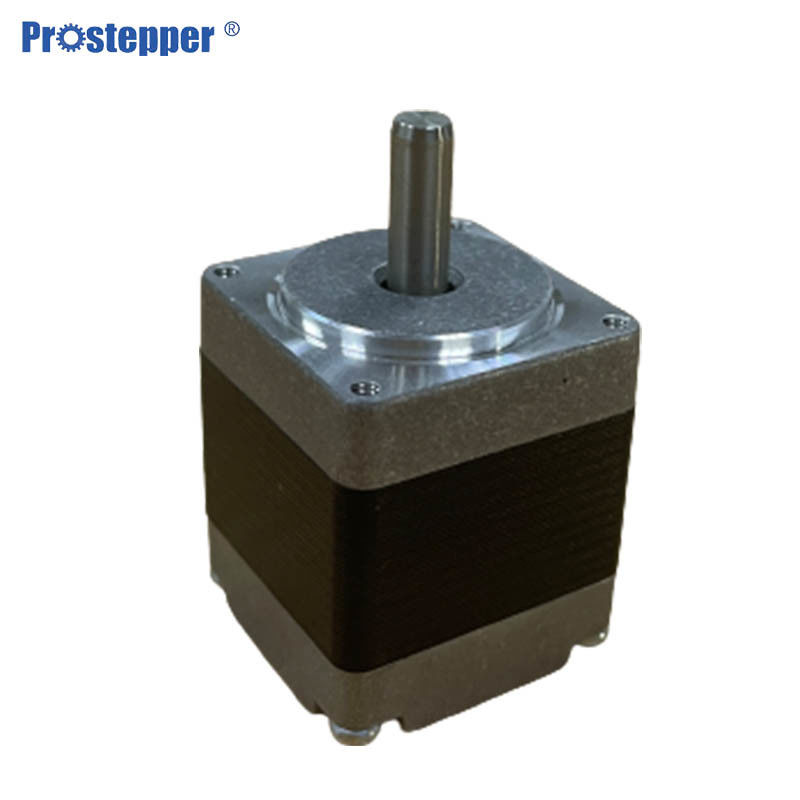

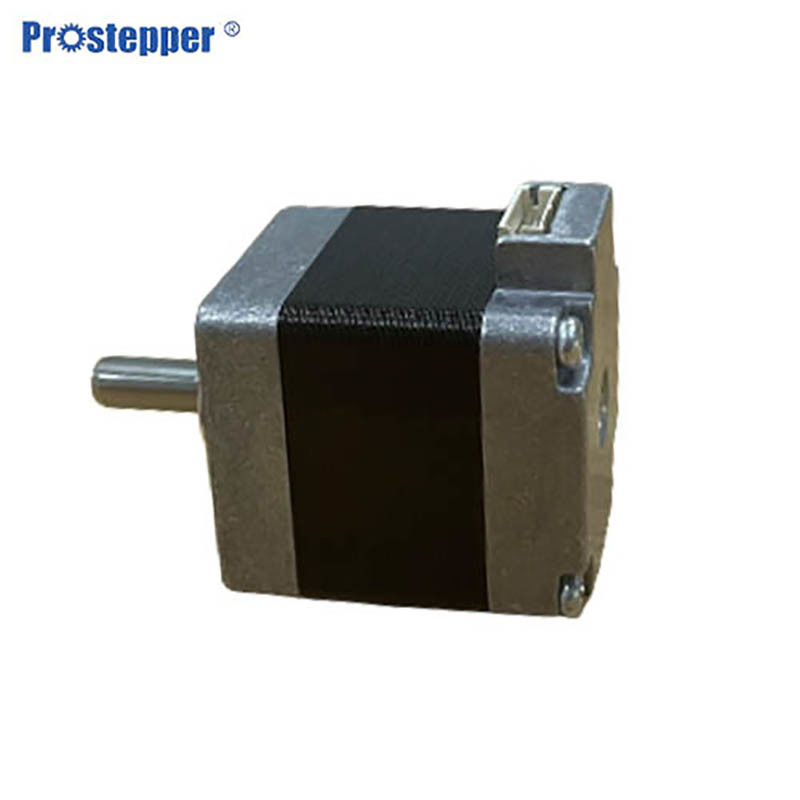

موتور پله ای ترکیبی 57 میلی متر نما 23 Holding Torque 2 Nm برای تجهیزات اتوماسیون الکتریکی صنعتی
Changzhou Prostepper Co. Ltd تولید کننده و صادر کننده انواع موتورهای پله ای با 20 سال سابقه است.
محدوده موتور استپر:
(1) NEMA 08 به NEMA 43 ، می تواند با جعبه دنده و پیچ سرب
(2) محصولات ما دارای کیفیت خوب و قیمت بسیار رقابتی هستند.
(3) ما می توانیم تغییرات سفارشی را به عنوان نیاز مشتری انجام دهیم.
موتور نام تجاری Prostepper همیشه دارای سیستم تماس خاص خود به شرح زیر است:
·
مشخصات دقیق محصول موتور پله ای ترکیبی 2 فاز 57 میلی متر را می توان به شرح زیر ارجاع داد:
| حالت شماره | PST57H242-4P10 |
PST57H242-4P20
|
PST57H242-4P30 |
| نگه داشتن گشتاور | 0.6 نیوتن متر | ||
| جریان مرتبط | 1A / فاز | 2A / فاز | 3A / فاز |
| مقاومت | 4.2 Ω / فاز | 1.2Ω / فاز | 0.51Ω / فاز |
| القا | 8.9 مگاهرتز / فاز | 2.1 مگاهرتز / فاز | 1MH / فاز |
| اینرسی | 140 گرم سانتی متر2 | ||
| وزن | 0.46 کیلوگرم | ||
| طول | 42.5 میلی متر | ||
| ارتباط | پ | ||
| حالت شماره | PST57H245-4P10 |
PST57H245-4P20
|
PST57H245-4P30 |
| نگه داشتن گشتاور | 0.8 نیوتن متر | ||
| جریان مرتبط | 1A / فاز | 2A / فاز | 3A / فاز |
| مقاومت | 4.7 Ω / فاز | 1.25Ω / فاز | 0.57Ω / فاز |
| القا | 10.8 مگاهرتز / فاز | 2.7 مگاهرتز / فاز | 1.2 مگاهرتز / فاز |
| اینرسی | 180 گرم سانتی متر2 | ||
| وزن | 0.52 کیلوگرم | ||
| طول | 45.5 میلی متر | ||
| ارتباط | پ | ||
| حالت شماره | PST57H251-4P10 |
PST57H251-4P20
|
PST57H251-4P30 |
| نگه داشتن گشتاور | 0.8 نیوتن متر | ||
| جریان مرتبط | 1A / فاز | 2A / فاز | 3A / فاز |
| مقاومت | 4.7 Ω / فاز | 1.25Ω / فاز | 0.57Ω / فاز |
| القا | 10.8 مگاهرتز / فاز | 2.7 مگاهرتز / فاز | 1.2 مگاهرتز / فاز |
| اینرسی | 180 گرم سانتی متر2 | ||
| وزن | 0.52 کیلوگرم | ||
| طول | 45.5 میلی متر | ||
| ارتباط | پ | ||
| حالت شماره | PST57H255-4P20 |
PST57H255-4P30
|
PST57H255-4L40 |
| نگه داشتن گشتاور | 1.2 نیوتن متر | ||
| جریان مرتبط | 2A / فاز | 3A / فاز | 4A / فاز |
| مقاومت | 1.6 Ω / فاز | 0.7Ω / فاز | 0.45Ω / فاز |
| القا | 5.2 مگاهرتز / فاز | 2.4 مگاهرتز / فاز | 1.4 مگاهرتز / فاز |
| اینرسی | 280 گرم سانتی متر2 | ||
| وزن | 0.72 کیلوگرم | ||
| طول | 55.5 میلی متر | ||
| ارتباط | پ | ||
| حالت شماره | PST57H265-4P20 |
PST57H265-4P30
|
PST57H265-4L40 |
| نگه داشتن گشتاور | 1.7 نیوتن متر | ||
| جریان مرتبط | 2A / فاز | 3A / فاز | 4A / فاز |
| مقاومت | 2 Ω / فاز | 0.9Ω / فاز | 0.5Ω / فاز |
| القا | 6MH / فاز | 2.7 مگاهرتز / فاز | 1.6 مگاهرتز / فاز |
| اینرسی | 280 گرم سانتی متر2 | ||
| وزن | 0.72 کیلوگرم | ||
| طول | 55.5 میلی متر | ||
| ارتباط | پ | ||
| حالت شماره | PST57H276-4P30 |
PST57H276-4L40
|
PST57H276-4L50 | |
| نگه داشتن گشتاور | 2N.m | |||
| جریان مرتبط | 3A / فاز | 4A / فاز | 5A / فاز | |
| مقاومت | 1.1Ω / فاز | 0.65Ω / فاز | 0.37Ω / فاز | |
| القا | 4.2 مگاهرتز / فاز | 2.35 مگاهرتز / فاز | 1.8 مگاهرتز / فاز | |
| اینرسی | 480 گرم سانتی متر2 | |||
| وزن | 1.1 کیلوگرم | |||
| طول | 76.5 میلی متر | |||
| ارتباط | پ | ل | ||
| حالت شماره | PST57H280-4P30 |
PST57H280-4L40
|
PST57H280-4L50 | |
| نگه داشتن گشتاور | 2.2 نیوتن متر | |||
| جریان مرتبط | 3A / فاز | 4A / فاز | 5A / فاز | |
| مقاومت | 1.2Ω / فاز | 0.65Ω / فاز | 0.36Ω / فاز | |
| القا | 4.5 مگاهرتز / فاز | 2.5 مگاهرتز / فاز | 1.76 مگاهرتز / فاز | |
| اینرسی | 520 گرم سانتی متر2 | |||
| وزن | 1.2 کیلوگرم | |||
| طول | 80.5 میلی متر | |||
| ارتباط | پ | ل | ||
| حالت شماره | PST57H2100-4L40 |
PST57H2100-4L50
|
| نگه داشتن گشتاور | 3N.m | |
| جریان مرتبط | A / فاز | 5A / فاز |
| مقاومت | 0.88Ω / فاز | 0.5Ω / فاز |
| القا | 3.2 مگاهرتز / فاز | 2.MH / فاز |
| اینرسی | 720 | |
| وزن | 1.5 | |
| طول | 101 | |
| ارتباط | ل | |
این ابعاد شکل (واحد = میلی متر) ، یک موتور دو شافت را نشان می دهد.موتور تک شافت شافت قسمت آبی و کشش سوراخ علامت * را ندارد.
| مدل | ل |
| PST57H242 | 42.5 میلی متر |
| PST57H245 | 45.5 میلی متر |
| PST57H251 | 51.5 میلی متر |
| PST57H255 | 55.5 میلی متر |
| PST57H265 | 64.5 میلی متر |
| PST57H276 | 76.5 میلی متر |
| PST57H280 | 80.5 میلی متر |
| PST57H2100 | 101 میلی متر |
ویژگی های سرعت / گشتاور (مقدار مرجع)
کنترل کیفیت موتور پله ای ترکیبی در تمام مراحل
بازرسی از مواد اولیه
بازرسی با توجه به استاندارد آزمایش مواد اولیه یا نقاشی
نظارت و اندازه گیری در فرآیند تولید
خودآزمایی توسط تولید QC-Batches تست شده است
بررسی نهایی و آزمایش
همه محصولات باید از طریق آزمایش توسط تجهیزات حرفه ای انجام شود
آیا می توانید اطلاعات زیر را در اختیار ما قرار دهید؟
موارد مهمی وجود دارد: اندازه ، طول موتور پله ای ، گشتاور نگهدارنده ، ولتاژ ، جریان و غیره. پس از تأیید برخی از آنها و گفتن ، می توانیم مورد مناسب را برای شما ارسال کنیم.
شما می توانید مدلی که استفاده می کنید برای ما ارسال کنید ، ما می توانیم شما را پیدا کنیم که مناسب ترین است.
Prostepper موتور می تواند بهترین خدمات را برای همه مشتریها فراهم کند ، زیرا ما مزیت خود را متفاوت از شرکت دیگر موتور داریم.
| 1 | مواد اولیه - مارک معروف در چین یا داخل آن | کیفیت مواد اولیه را کنترل کنید |
| 2 | قطعات یدکی توسط شخص QA و QC بررسی می شود ، آموزش کارگران عملیات | روند تولید را کنترل کنید |
| 3 | طراحی - عملکرد بالا بهینه شده در مدار الکترومغناطیسی |
افزایش گشتاور موتور افزایش دامنه افزایش دما روی موتور دویدن را ترویج دهید |
| 4 | کنترل دقیق موقعیت | دقت زاویه را می توان در 9 0.09 درجه کنترل کرد |
| 5 | عملکرد جلو / عقب ، توقف اضطراری و عملکرد قفل | خروجی گشتاور خاصی را حفظ کنید |
| 6 | عمر طولانی ، بیش از 5000 ساعت | عمر موتور پله ای معمولاً با عمر یاتاقان تعیین می شود.ما تحمل با کیفیت خوب ، و همه بازرسی |
خوش آمدید اگر از شما در مورد موتور پله ای س askال کنیم ، امیدواریم بهترین خدمات را به شما ارائه دهیم.
