| محل منبع: | جیانگ سو ، چین |
|---|---|
| نام تجاری: | Prostepper |
| گواهی: | CE.ISO.ROHS.SGS |
| شماره مدل: | PST57H265-4P30 |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | 38.5 * 24 * 23 |
| زمان تحویل: | 7-25 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، L / C |
| قابلیت ارائه: | 250000 عدد در هر ماه |
| تایپ کنید: | موتور پله ای ترکیبی | مدل: | PST57H265-4P30 |
|---|---|---|---|
| افزایش دما: | 80 درجه سانتی گراد | رنگ: | سیاه و نقره |
| وزن موتور: | کیلوگرم 0.64 کیلوگرم | سرب (شماره): | 4 |
| زاویه مرحله (درجه): | 1.8 درجه | طول موتور: | 51.5 میلی متر |
| برجسته: | موتور استپ گشتاور نگهدارنده 57 میلی متر ، موتور استپر موتور گشتاور نگهدارنده Nema23 ، موتور پله نما 23 نما 57,Nema23 Holding Torque Stepper Motor,57mm nema 23 stepper motor |
||

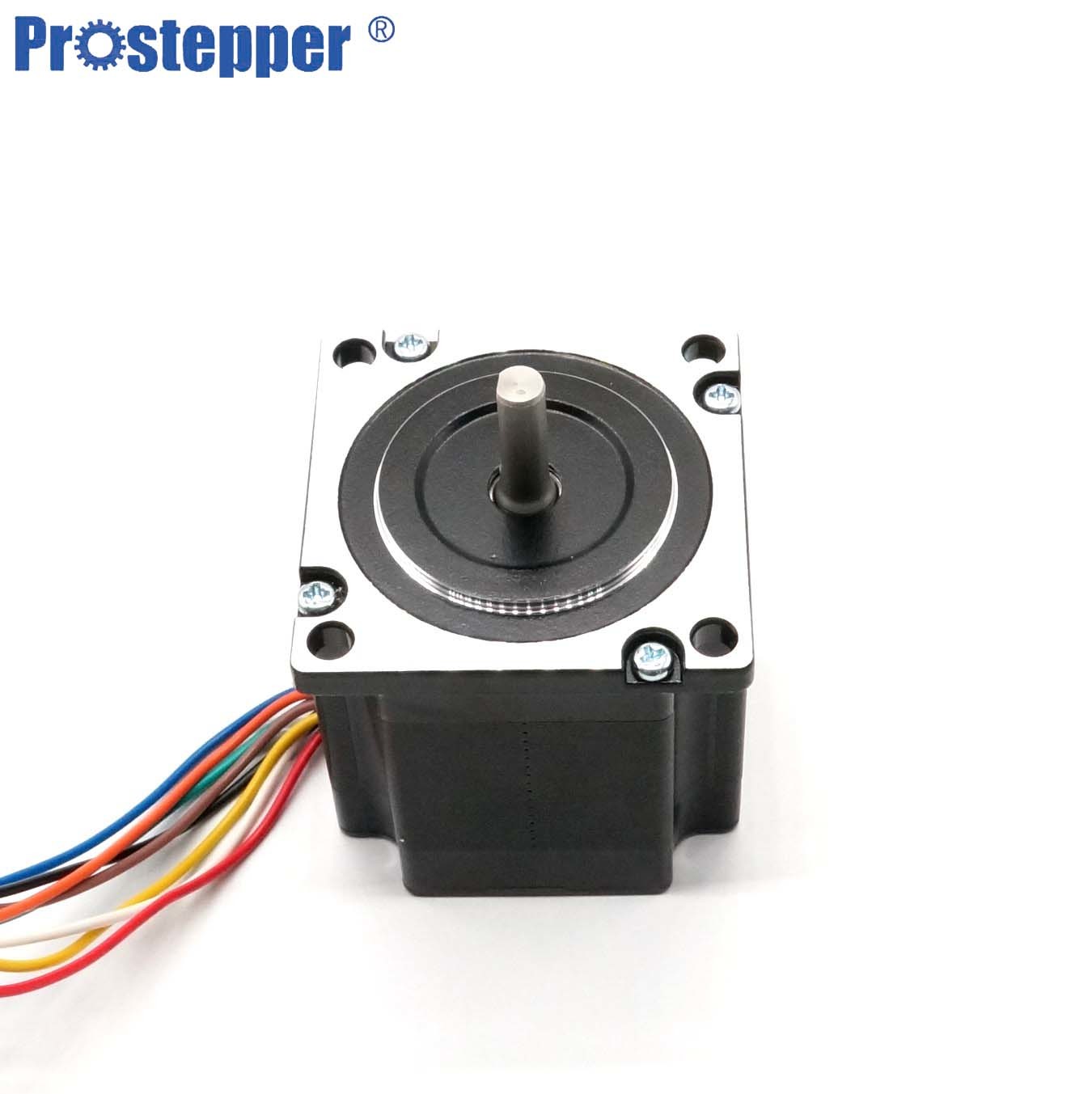

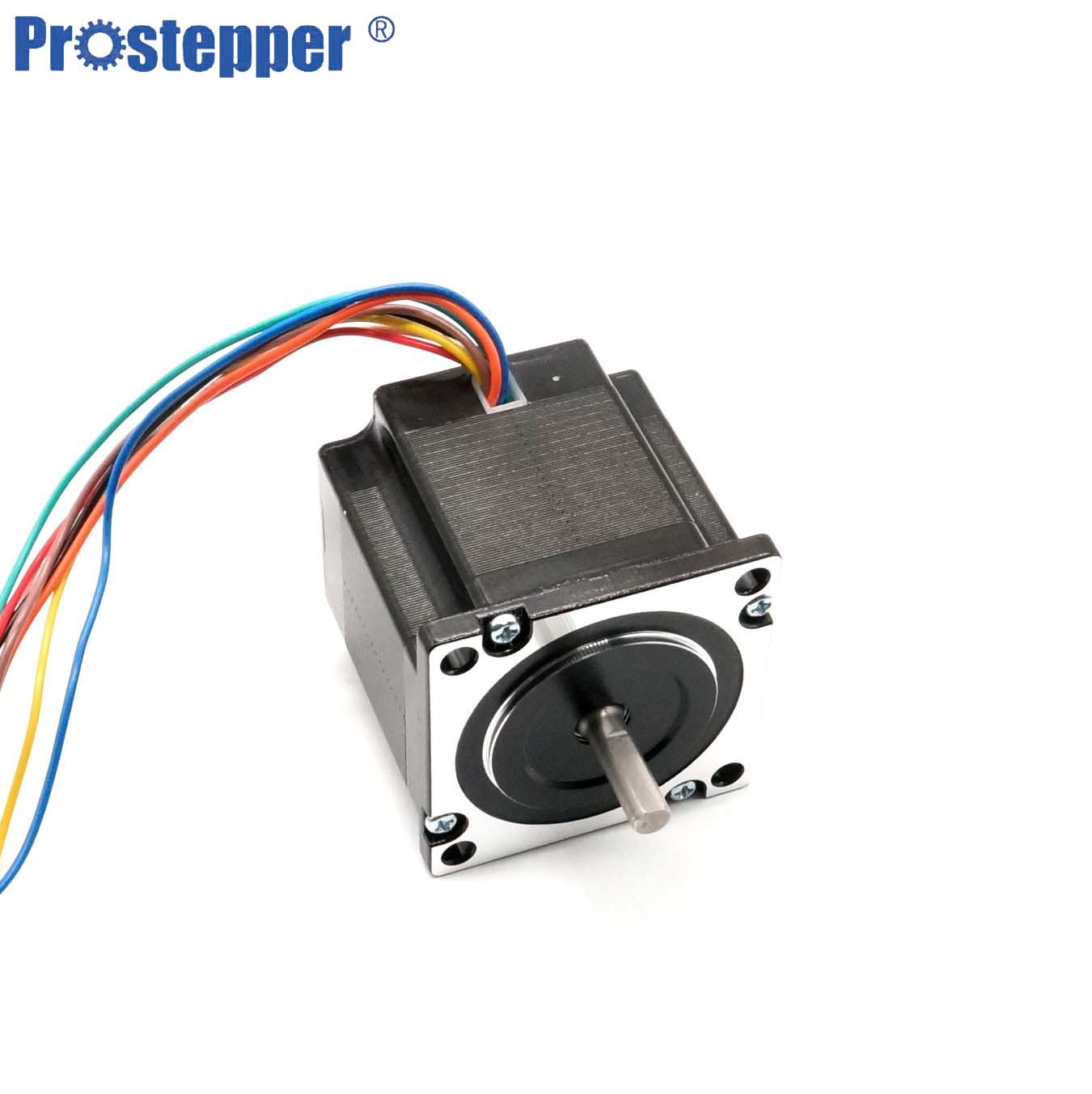

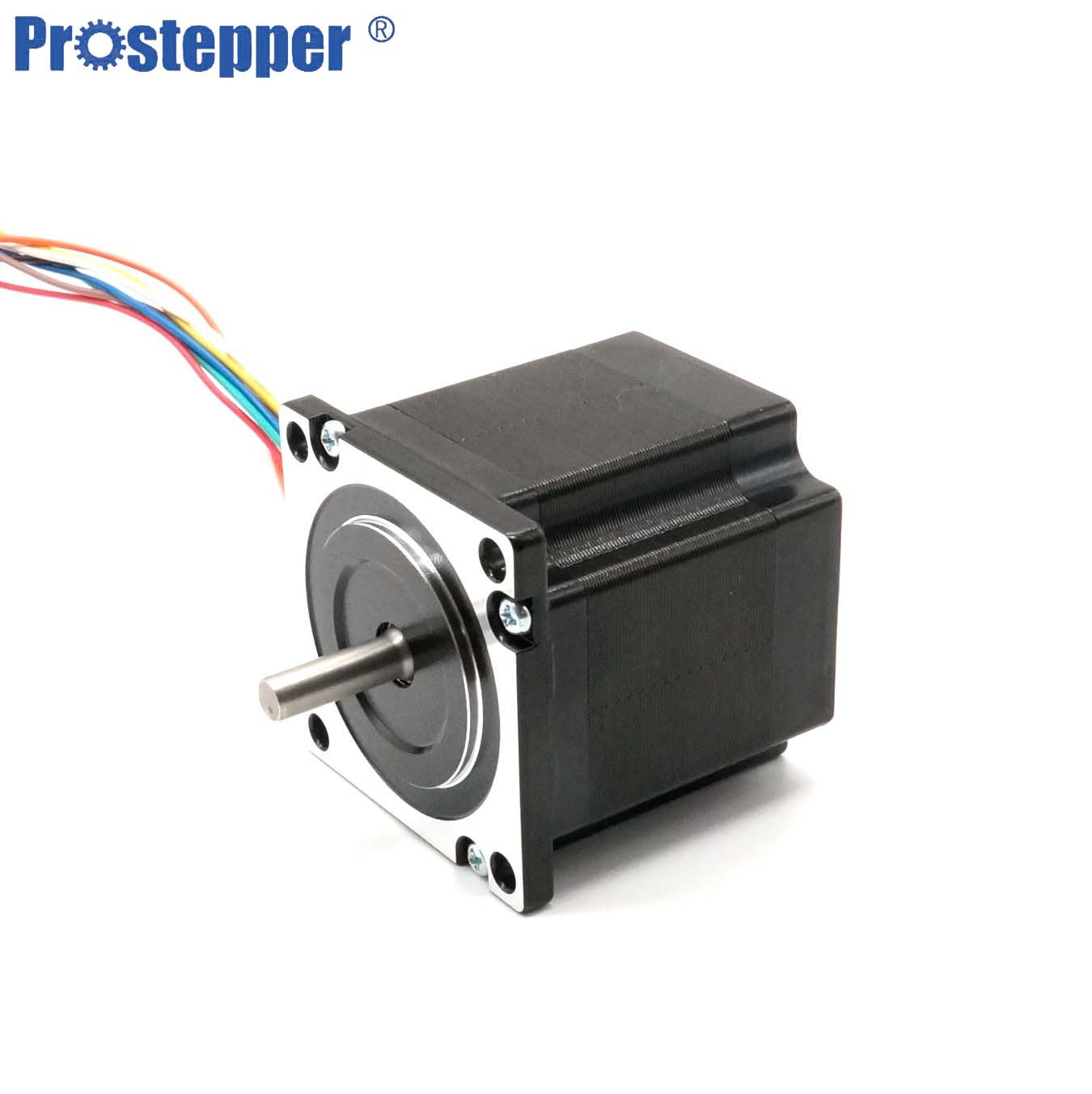

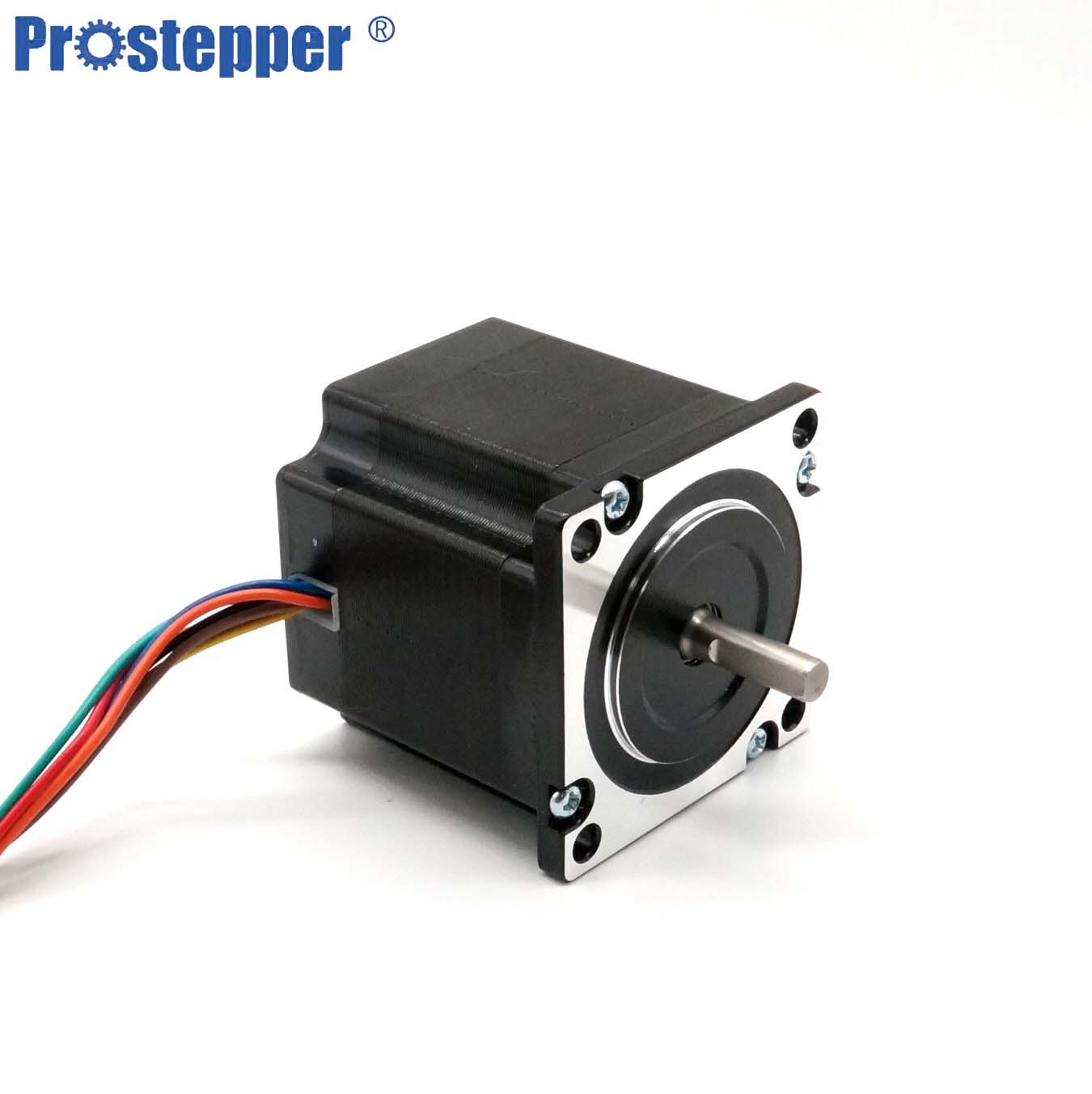

موتور پله ای ترکیبی 57 میلی متر 1.8 درجه NEMA23 موتور پله ای 2 فاز برای دستگاه بسته بندی
شرح موتور پله ای ترکیبی NEMA23
جابجایی زاویه ای موتور پله ای را می توان به طور دقیق توسط تعداد پالس های الکتریکی کنترل کرد. می توان دقت زاویه را در ± 0.09 درجه کنترل کرد بدون هیچ دستگاه بازخورد.
کیفیت مواد: پوشش 304 فولاد ضد زنگ است ، کت آب لوله آلومینیوم ریخته گری با فشار بالا ، کویل مسی قرمز است.
محصول ، AGV و خودرو.
چرخش به جلو / معکوس ، مکث و نگه داشتن
چرخش جلو / عقب موتور پله ای را می توان با توالی ورودی پالس های الکتریکی کنترل شده کنترل کرد.
در مورد قفل موتور پله ای (سیم پیچ موتور انرژی دارد ، هیچ پالس برقی خارجی وجود ندارد)میلی مترو) ، موتور پله ای هنوز می تواند گشتاور خاصی را حفظ کند.
مشخصات فنی
| حالت شماره | PST57H265-4P20 |
PST57H265-4P30
|
PST57H265-4L40 |
| نگه داشتن گشتاور | 1.7 نیوتن متر | ||
| جریان مرتبط | 2A / فاز | 3A / فاز | 4A / فاز |
| مقاومت | 2 Ω / فاز | 0.9Ω / فاز | 0.5Ω / فاز |
| القا | 6MH / فاز | 2.7 مگاهرتز / فاز | 1.6 مگاهرتز / فاز |
| اینرسی | 280 گرم مکعب مربع | ||
| وزن | 0.72 کیلوگرم | ||
| طول | 55.5 میلی متر | ||
| ارتباط | پ | ||
| حالت شماره | PST57H276-4P30 |
PST57H276-4L40
|
PST57H276-4L50 | |
| نگه داشتن گشتاور | 2N.m | |||
| جریان مرتبط | 3A / فاز | 4A / فاز | 5A / فاز | |
| مقاومت | 1.1Ω / فاز | 0.65Ω / فاز | 0.37Ω / فاز | |
| القا | 4.2 مگاهرتز / فاز | 2.35 مگاهرتز / فاز | 1.8 مگاهرتز / فاز | |
| اینرسی | 480 گرم سانتی متر2 | |||
| وزن | 1.1 کیلوگرم | |||
| طول | 76.5 میلی متر | |||
| ارتباط | پ | ل | ||
موتورهای پله ای در استفاده های مختلف متنوع هستند ، اما برخی از رایج ترین آنها شامل موارد زیر است:
امکانات:
سیم پیچ این مقاله دو قطبی 4 سیم است.
زاویه گام 1.8 درجه ، موتورها مستقیماً با صفحه درایو موتور پله ای سازگار هستند و همچنین موتور را (در صورت لزوم) در حالت نیمه مرحله یعنی 0.9 درجه در هر مرحله هدایت می کنند که منجر به وضوح بالاتر ، پایداری عملکرد بیشتر و سرعت پله سریع تر می شود.جهت ، سرعت ، شتاب / کاهش سرعت را می توان توسط یک کنترل کننده موتور پله ای کنترل کرد. ، اعمال توالی پالس الکتریکی صحیح به سیم پیچ های موتور پله ای منجر به چرخش اسپیندل با زاویه 1.8 درجه می شود (یعنی 200 قدم در هر دور).در صورت بارگیری و رانندگی صحیح ، این موتورها مراحل خروجی گسسته را تولید می کنند.تعداد پله ها و سرعت چرخش با توجه به تعداد پالس ها و فرکانس سیگنال ورودی تعیین می شود.این روش ایده آل برای کنترل سرعت و موقعیت را فراهم می کند.این موتورها بطور مستقیم با تابلوهای محرک موتور پله ای سازگار هستند.
